Berikut adalah penerangan bagaimana projek ini beroperasi. Prinsip operasi ini terbahagi kepada dua bahagian iaitu bahagian mekanikal (siraman) dan bahagian pengawal. Bahagian Mekanikal adalah bahagian yang menerangkan konsep aliran air dari tangki takungan ke tapak siraman pokok bunga. Bahagian pengawal pula menerangkan bagaimana pengawal berfungsi untuk mengawal masa siraman.

Prosedur  memulakan operasi

1. Pasangkan plug ke soket keluaran
2. Onkan bekalan
3. Pastikan suis pengawal menyala
4. Onkan suis pengawal
5. Pengawal akan memulakan pengiraan
6. Proses siraman akan dilakukan
7. Proses akan sentiasa berulang sehingga suis pengawal di matikan.

Prosedur memberhentikan operasi

1. Matikan suis pada pengawal
2. Matikan suis pada soket keluaran
3. Tanggalkan plug dari soket keluaran

Sistem operasi “Alat Siraman Pokok Bunga Automatik”

1. Apabila soket keluaran dan suis pengawal di ONkan pengawal akan berfungsi mengira pemasaan yang telah ditetapkan.

2. Pemasaan yang ditetapkan adalah 12 jam. Apabila kiraan pengawal telah mencapai 12 jam, pengawal akan menghantar signal kepada pam untuk beroperasi. Dan pada masa yang akan ianya akan memulakan pengiraan untuk masa pam berhenti.

3. Pam akan beroperasi menyedut air dari tangki dan menyalukannya melalui salur penghantaran.

4. Kemudian air akan dihantar ke salur pengagihan sub dan akan melalui dripper.

5. Air akan keluar  dari salur melalui dripper.

6. Air akan keluar dalam bentuk semburan dan had semburan boleh dikawal dengan melaras dripper.

7. Apabila tempoh siraman telah tamat maka pengawal akan menghantar signal ke pam untuk berhenti.

8. Air akan berhenti mengalir melalui salur dan siraman pokok bunga akan di berhentikan.

9. Proses ini akan berulang sehinggalah suis  pengawal atau soket keluaran di matikan.

a. Bahagian pengawal

Pengoperasian litar

            Litar yang direka adalah bertujuan untuk mengawal 2 masa yang terpenting dalam projek  penyiraman pokok bunga secara automatik iaitu masa siraman dan tempoh siraman. Masa siraman merujuk kepada waktu yang mana siraman itu hendak dilakukan seperti setiap petang pada jam 1800 atau pada waktu pagi pada jam 0745. Tempoh siraman pula merujuk kepada berapa lama masa yang perlu siraman itu dilakukan.

Komponen yang digunakan ialah seperti yang tersenarai dibawah.

Penerangan Operasi Litar

Ø      Letching switch ditekan, arus memasuki litar.

Ø      Nod relay 1 berada dalam keadaan terbuka, (NO). arus akan pergi ke laluan kedua.

Ø      Nod timer 1 berada dalam keadaan tertutup, NC. Maka arus boleh melaluinya dan menjanakan komponen relay 1 dimana nod relai 1 akan menjadi tertutup, NC dan seterusnya komponen timer 1 dan indicator akan terjana (timer 1 mula mengira masa dan indicator  akan menyala)

Ø      Laluan kelima, arus akan melalui nod relay 2 dan seterusnya menjanakan komponen timer 2, indicator pam dan unit pam.Tetapi pan dan indicatornye hanya akan berfungsi apabila timer 2 dijanakan.

Ø      Nod relay kedua juga dikawal oleh komponen relay 2 dimana ianya akan dijanakan apabila masa yang dikira oleh komponen timer 2 memenuhi keperluan masa.

Ø      Litar akan terus bergelung sehingga leching switch dimatikan.

Ø      Dapat diperhatikan bahawa masa yang diambil untuk timer 1 dan timer 2 mula mengira semula adalah hanya terlewat dalam mikrosaat. Maka kelambatan tidak akan berlaku.

Komponen elektrikal

Bahagian Mekanikal

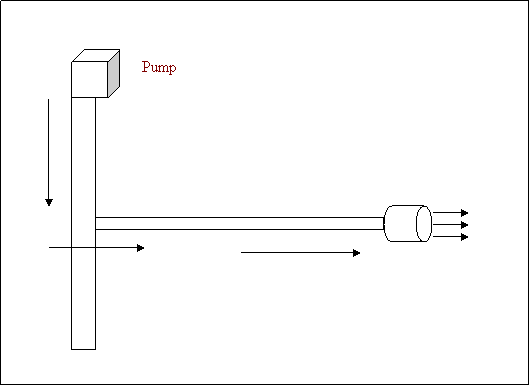

aliran operasi mekanikal

1. Air  akan disedut dari pam ke salur penghantar
2. Dari salur penghantar air akan mengalir ke salur pengagih
3. Dari salur pengagih ke dripper
4. Seterusnya ke keluaran
