Pourquoi 5 fils au lieu de
4 ?
Ouvrez le PlayStation en enlevant les 5 vis
noires.
Vous devez extraire totalement la carte mère de la console du boîtier, en
retirant toutes les vis..

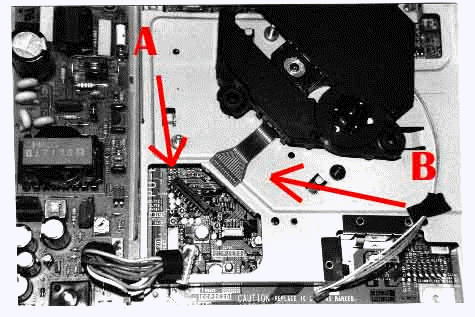

ATTENTION à la nappe orange (B) qui relie le lecteur CD à
la carte mère!
Il faut décliper la nappe du support noir (A) qui la fixe à la carte mère en le
soulevant verticalement (pour libérer la nappe orange (B) ) ... Et pouvoir
dégager le lecteur CD de la carte mère .

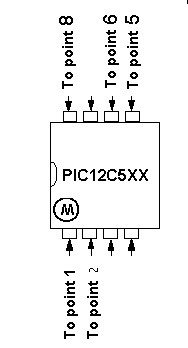

Il faut maintenant préparer la puce à son installation; étamez les pattes à souder
et soudez y les 5 fils que vous souderez à la carte mère ... Ce sont les pattes 1,
2, 5 , 6 , 8.
(Notez que le file allant sur la patte 2 ne doit pas être plus long qu'un pouce)
Il ne reste plus qu'à souder les fils (reliés à la puce) aux endroits, sur la carte
mère, indiqués sur un des plans ...
Pour tous les PlayStation, modèle SCPH 55xx utilisez cette photo:
Pour les PlayStation, modèle 10xx et 3000, utilisez cette photo:
Pour les PlayStation modèle 700x utilisez cette photo:
NB: Vous aurez besoin d'un câble peritel RGB pour utiliser les jeux importés (
Ntsc )(provenant d'ailleur que de l'Amérique du Nord) ou vous les aurez en
Noir & Blanc.
