Centralitas SIMA.

1.1.- INTRODUCCIÓN

Los equipos SIMA (sistema multilínea avanzado) se pueden considerar sistemas híbridos al aunar las ventajas de los multilíneas y de las centralitas, permitiendo una gran flexibilidadde adaptación al cliente.

El sistema de modularidad con el que esta fabricado permite que de una configuración sencilla, se pueda crecer a otras mayores aprovechando todos los componentes.

A los sistemas SIMA se les puede conectar teléfonos regulares y teléfonos digitales, adaptándose en cada caso a las necesidades del cliente.

La instalación del sistema permite el reuúlizar redes de otras centralitas o equipos multilínea de instalación en estrella, con cable multipar.

1.2.- CONFIGURACIÓN

Dentro de la gama se distinguen las siguientes configuraciones:

• -Básica
  Permite la conexión de unó o dos módulos 2/6 (2 enlaces 6 extensiones).

• -Expandida
  Permite la conexión de vados módulos hasta alcanzar un máximo de 24 enlaces ó 48extensiones.

Las capacidades que pueden soportar cada sistema son las siguientes:

Estos valores son los máximos ya que admite configuraciones de menor capacidad, en elcaso de la configuración expandida no se pueden alcanzar los máximos de extensiones y deenlaces, al mismo tiempo, debido a la modularidad de la centralita (consulcar el capitulo decomponentes).

Todos los modelos permiten la conexión tanto de teléfonos analógicos como deteléfonos digitales del sistema, sin necesidad de variar el tipo de módulo y permitiendoincluso el coneccar en una misma extensión un teléfono digital y un teléfono básico, almismo tiempo.

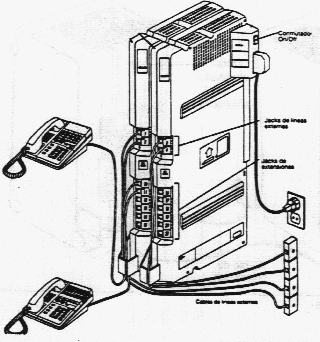

Las distintas configuraciones mencionadas se pueden ver en las siguientes figuras:

1.3.- COMPONENTES DEL SISTEMA

A continuación se describen los distintos módulos y accesorios que componen los sistemas SIMA.

-Módulo 2/6
Soporta la parte de alimentación, conmutación y control correspondiente a 2 enlaces y seis extensiones digitales o analógicas.

-Módulo 2/6 detec.comp.
Tiene la misma capacidad y función que el anterior y además incorpora dos detectores de telecómputo (12 Khz) para los enlaces.

-Módulo 4/0
Soporta la parte de alimentadón y conmutación de cuartel enlaces, necesita estar asociado a un procesador.

-Módulo 4/0 derec.comp.
Tiene la misma capacidad y función que el anterior y además incorpora 4 detectores de telecómpuro (12 Khz) para los enlaces.

-Módulo procesador
Proporciona el software que controla el sistema, es necesario para configuración expandida. Incorpora los jacks de conexión para equipos de música externa, buscapersonas por megafonía y impresora para registro de llamadas.

-Módulo procesador expansión
Amplia las capacidades de software del módulo procesador siendo necesario para las configuraciones 16/48

-Unidad de control P-2
Esta formado por un armado con capacidad para cinco módulos, uno de los cuales ha de ser el módulo de procesador que lleva incluido.

-Unidad de control P-48
Es otro armado con capacidad para cinco módulos que se insula siempre como ampliación del anterior, también lleva un módulo obligatorio e incluido (módulo procesador de ampliación).

-Conector 4/12
Es un conector que permite unir entre si dos módulos 2/6 para conseguir la configuración 4/12 sin necesidad de armario. Este conector precisa de los complementos.

-Complementos
Es una caja que incluye material necesario para la fijación de los módulos 2/6 en sus configuraciones básicas (2/6 ó 4/12), además de incorporar el cable de alimentación necesario en esas configuraciones, incorpora también 3 conectores puente 267F2.

-Portero
Dispositivo para efectuar labores de portero automático. Solo sirve para hablar no abre la puerta.

-Adaptador puente 267F2
Es un adaptador que permite conectar en una misma rosera un teléfono especifico y un teléfono regular. No se vende por separado.

-Unidad de acceso remoto
Es un modem preparado específicamente para programar las centralitas SIMA a distancia desde otra centralita SIMA. Para efectuar la programación remota es necesario que tanto el cliente, como el centro de programación, tengan una centralita de la misma capacidad, una unidad de acceso remoto, y por lo menos un teléfono digital.

-Microsupletorio
Microsupletorio de cascos que facilita el trabajo a las personas que utilizan mucho el teléfono, al permitir tener las manos desocupadas. Se puede conectar a cualquier teléfono básico o digital funcionando mejor en este ultimo caso. Es necesario para su instalación un adaptador puente.

-Zumbador
Zumbador electrónico con control de volumen. Se puede conectar a una extensión oun enlace.

-Timbre
Timbre de alta sonoridad con control de volumen. Se puede conectar a una extensióno un enlace.

-Carillón
Timbre con sonido muúcal. Se puede conectar a un enlace o una extensión.

-Protecciones
Son protecdones de linea opcionales se debe instalar una por cada dos líneas.

-Equipo auxiliar de operadora
Es una consola con 24 teclas que permite al usuario controlar direccamente las extensiones, pudiendo hacer llamadas y transferencias con una sola pulsación. Se pueden instalar dos consolas asociadas a la extensión 10.

-Teléfono 6T
Es un teléfono especifico del sistema con las siguientes características:

Seguimiento de llamada por altavoz dos teclas de INTERCOM (línea interna), cuatroteclas de línea externa, teclas de volumen multifunción y led de mensaje.

-Teléfono 12T/12TD
Es un teléfono especifico del sistema con las siguientes características:

Manos libres, 2 teclas de INTERCOM (línea interior), 10 teclas de línea exterior que, si no se usan todas pueden utilizarse para programar servicios, cuando se instala en configuración expandida, 6 teclas para memorias de marcación directa, led de mensaje, display (solo en el 12TD), teclas de volumen multifunción.

-Teléfono 34TD
Es un teléfono especifico del sistema con las siguientes características:

Manos libres, 2 teclas de INTERCOM (línea interior), 32 teclas programables (líneas exteriores o servicios), led de mensaje, teclas de volumen multifunción display de grandes dimensiones.

1.4.- FUNCIONES Y SEVICIOS

Lista de servicios de la centlialita SIMA:

1.5.- INSTALACIÓN

1.5.1 - Cableado

Los teléfonos específicos necesitan para su funcionamiento 4 hilos y los teléfonos básicos solo 2, pese a lo cual siempre se hará la instalación de las extensiones a cuatro hilos, utilizando para los teléfonos regulares el adaptador de conexión 267F2 (suministrado por el fabricante).

Para la conexión de los teléfonos se utilizara cable de 4 hilos. Este cable esta pendiente de codificarlo y distribuirlo a los almacenes, mientras tanto, con carácter provisional se usara el cable de tres pares (cód. 480.266) utilizado actualmente para la instalación de las centralitas DIANA.

las distancias máximas de instalación serán:

La conexión de las extensiones se realizara acabando el cable de 2 pares en conector RJ, mientras se use el cable de tres pares se cortara el tercer par, verde-azul, y se conectara según la figura.

1.5.2.- Conexión de enlaces y extensiones

La conexión de enlaces y extensiones a los módulos 216 y 4/0 únicamente puede realizarse mediante conectores RJ-11 ó RJ-45, para ello y con objeto de evitar elementos intermedios (regletas, rosetas, etc.), se procederá a repartir por los territorios herramientas para colocar conectores RJ, como paso previo a su codificación como heramienta. Por lo tanto como ejemplo se propone el esquema de la figura.
