advertencia! si no te consideras capacitado para alambrar el primario
del transformador usado en este proyecto, es mejor que me contactes para ayudarte a hacerlo de manera correcta y segura ya que el voltaje de red de 117 voltios de corriente alterna te puede causar daño severo incluso la muerte ....
Esta es una fuente de poder de (+) y (-)
15 Volts para alimentar los circuitos de un sintetizador
analogico, la cantidad de potencia disponible depende del
transformador que se use y de que se usen o no 'disipadores' para
los reguladores 7815 y 7915 manufacurados por diferentes
fabricantes ( National Semiconductor, Texas Inst, etc.)el
diagrama basico se muestra abajo.

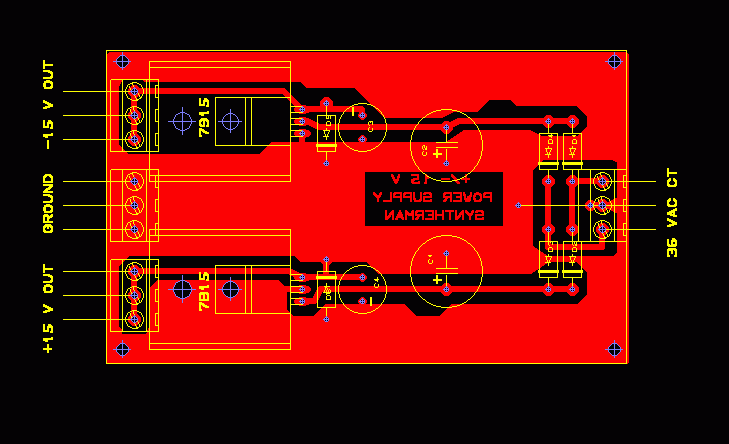

el circuto impreso se ve enseguida
En este circuito, el transformador tiene un primario de 117 Volts
AC ( entrada de linea ) y un secundario de 36 Volts AC con
derivacion al centro, tambien son conocidos como " 18 + 18
" y cuyo amperaje debera ser de por lo menos 1 ampere.
Ademas, se debera proveer a los reguladores 7815 y 7915 de un
disipador para garantizar su estabilidad termica; el disipador
permite tambien alimentar a mas modulos a diferencia que si se usaran sin
disipador
Por ultimo, debe observarse que la 'ala' de metal de montura en
el regulador 7915 es tambien la 'entrada' de voltaje y debe
aislarse de alguna manera, la forma mas simple de realizarlo es
proveer a este regulador de su propio disipador y el cual puede
estar 'flotando'. El circuito impreso provee una montura aislada.
Abajo esta la lista de partes necesarias:
-- portafusibles de chasis
-- fusible de 2 amperes sb
-- switch de encendido-apagado para 117 voltios
-- Transformador de poder ( T1 ) Primario= 117 VAC y secundario
de 38 VAC con derivacion al centro (18+18) min 1 ampere
-- 6 Diodos 1N4004 o equivalente, ( 1ampere 200V) observe la
polaridad
-- 2 Capacitores electroliticos de 4700 microfaradios a 25 volts
( c1 y c2 ) observe la polaridad
-- 2 capacitores electroliticos de 47 microfaradios a 25 volts (
c3 y c4 ) observe la polaridad
-- Regulador de voltaje LM7815 (+ 15 voltios 1 Ampere)
-- Regulador de voltaje LM7915 (- 15 voltios 1 Ampere)
El circuito puede ser armado usando simples 'tiras terminales' o
tal vez usando el circuito impreso mostrado arriba.
(© 2005)escribanme
si necesitan mas ayuda o te interesa comprar el circuito impreso...
