Cisco Router



1.    Pengantar



Tulisan ini ditujukan kepada pembaca tingkat pemula yang baru mempelajari networking. Oleh karena itu, bahasan-bahasan yang dipaparkan di sini hanyalah pengertian dasar router dan konfigurasi dasar saja.



2.    Definisi Router



Router adalah sebuah device yang berfungsi untuk meneruskan paket-paket dari sebuah network ke network yang lainnya (baik LAN ke LAN atau LAN ke WAN) sehingga host-host yang ada pada sebuah network bisa berkomunikasi dengan host-host yang ada pada network yang lain.  Router menghubungkan network-network tersebut pada network layer dari model OSI, sehingga secara teknis Router adalah Layer 3 Gateway. [1]



Router bisa berupa sebuah device yang dirancang khusus untuk berfungsi sebagai router (dedicated router), atau bisa juga berupa sebuah PC yang difungsikan sebagai router.

Dalam tulisan ini, saya hanya akan menulis tentang Cisco Router, yaitu sebuah dedicated router yang dibuat oleh Vendor bernama Cisco (http://www.cisco.com).

Oleh karena itu, setiap kata Router dalam tulisan berikutnya akan diartikan sebagai Cisco Router.



3.    Network Interface



Network Interface adalah sebuah Interface yang berfungsi untuk menyambungkan sebuah host ke network. Network Interface adalah perangkat keras yang bekerja pada layer 1 dari Model OSI. Network Interface dibutuhkan oleh Router untuk menghubungkan Router dengan sebuah LAN atau WAN.

Karena Router bertugas menyambungkan network-network, sebuah router harus mempunyai minimal 2 network interface.  Dengan konfigurasi minimal ini, router tersebut bisa menghubungkan 2 network, karena masing-masing network membutuhkan satu network interface yang terhubung ke Router.











4.    Mengkonfigurasi Router



Router tidak mempunyai layar monitor untuk berinteraksi dengan network administrator, oleh karena itu, kita membutuhkan sebuah PC untuk men-setup sebuah router.



PC tersebut harus disambungkan ke router tersebut dengan salah satu dari cara berikut:

• melalui console port
• melalui Network



4.1. Men-konfigurasi Router melalui Port Console



Console port adalah sebuah port pada router yang disediakan untuk menghubungkan router tersebut pada “dunia luar”.  Sebuah kabel Roll Over dibutuhkan untuk menghubungkan serial interface pada PC dan Console port pada router tersebut.

Setelah Router terhubung dengan PC, Router dapat dikonfigurasi dengan menjalankan applikasi HyperTerminal dari PC. [2]



4.2. Men-konfigurasi Router melalui Network



Dengan cara ini, Router dapat dikonfigurasi dengan PC yang terhubung dengan Router melalui network. Cara ini hanya bisa digunakan untuk melihat konfigurasi dan memodifikasi konfigurasi pada router.

Mengapa ? Karena sebuah router hanya akan terhubung ke network jika Network Interface-nya sudah terkonfigurasi dengan benar.

Di sisi lain, cara ini juga mempunyai kelebihan. Dengan cara ini, network administrator lebih leluasa menempatkan PC-nya untuk memodifikasi konfigurasi router. Network administrator bisa menempatkan PC-nya di mana saja, asalkan PC tersebut bisa terhubung ke Router melalui jaringan.

Dengan cara ini, Network administrator membutuhkan applikasi telnet untuk mengkonfigurasi Router tersebut.



Berikut adalah langkah-langkah menggunakan telnet pada PC dengan Sistem Operasi Windows:

• Jalankan command prompt (atau MS DOS prompt pada Windows 9x)
• Ketik perintah berikut pada command prompt:

                  C:\>  telnet IP-address-Router

           Contoh:

                  C:\>  telnet 172.16.148.1



4.3 Inisialisasi Konfigurasi Router



Konfigurasi Router disimpan pada sebuah memory spesial pada router yang disebut nonvolatile random-access memory (NVRAM). Jika tidak ada konfigurasi yang tersimpan pada NVRAM, maka system operasi pada Router akan menjalankan sebuah routine yang akan memberikan pertanyaan-pertanyaan yang jawabannya akan digunakan untuk mengkonfigurasi router tersebut.

Routine ini dalam kosakata Windows dikenal dengan nama Wizard. Namun pada Router Cisco, routine ini disebut dengan nama system configuration dialog atau setup dialog.



Setup Dialog ini hanya dirancang untuk membuat konfigurasi minimal, karena tujuan utama dari mode setup ini hanyalah untuk membuat konfigurasi secara cepat dan mudah.

Untuk konfigurasi yang komplex, network administrator harus melakukannya secara manual.



Setup Dialog bisa juga dipanggil walaupun NVRAM sudah berisi konfigurasi. Administrator cukup mengetik command setup pada CLI (Command Line Interface) dan Setup Dialog akan dieksekusi.

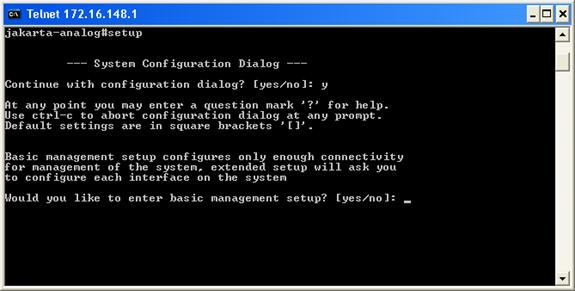

Berikut adalah contoh pemanggilan Setup Dialog dari CLI.







4.4 Tingkat akses perintah



Untuk tujuan keamaan, perintah-perintah yang bisa dijalankan dari CLI dibagi menjadi 2 tingkat akses, yaitu:

·        User Mode

·        Privileged Mode



User Mode ditujukan untuk melihat status router. Perintah-perintah yang diizinkan pada mode ini tidak bisa mengubah konfigurasi router, sehingga mode ini lebih aman ketika seorang network administrator hanya ingin melihat status router dan tidak ingin mengubah konfigurasi.



Privileged Mode mempunyai tingkat akses yang lebih tinggi. Dengan mode ini, network administrator bisa mengubah configurasi router. Oleh karena itu, mode ini sebaiknya digunakan dengan hati-hati sekali untuk menghindari perubahan yang tidak diinginkan pada router tersebut.



Saat log on ke router pertama kali, anda akan masuk pada user mode, dengan prompt berupa tanda (>).

Untuk berpindah dari user mode ke priviledge mode, anda harus mengeksekusi perintah enable pada prompt. Prompt akan berubah menjadi tanda (#) ketika anda berada pada Privilged mode.

Untuk kembali ke user mode dari priviledge mode, anda harus mengeksekusi perintah disable pada command prompt.



Contoh 4.4-1:



4.5. Mengubah Konfigurasi Router

Seperti telah disinggung di bab 4.4, Setup Dialog tidak dirancang untuk memodifikasi Konfigurasi Router ataupun membuat Konfigurasi Router yang komplex. Oleh karena itu, untuk keperluan ini, harus dilakukan secara manual dengan memasuki Mode Konfigurasi.

Pengubahan konfigurasi ini bisa dilakukan langsung melalui console atau secara remote melalui jaringan seperti telah diulas pada Bab 4.1 dan 4.2.

Setelah PC terhubung ke router, maka network administrator harus memasuki Privileged Mode dulu seperti yg telah disinggung dalam Bab 4.4.

Akhirnya, konfigurasi dapat diubah dengan perintah configure terminal untuk memasuki global configuration mode yang kemudian diikuti dengan baris-baris konfigurasi.

Setelah baris-baris configurasi dituliskan, perintah exit akan diperlukan untuk keluar dari global configuration mode.



Contoh 4.5-1: mengubah konfigurasi router

5. Mengamankan router dengan password



Untuk menyulitkan orang yang tidak berhak mengubah dan mengacau konfigurasi router, maka router tersebut perlu dilindungi dengan kata sandi (password).



5.1 Password untuk console



Jika password diaktifkan pada console, maka user tidak bisa begitu saja mendapatkan akses ke router melalui console tanpa menuliskan password console terlebih dahulu.

Untuk melakukan hal ini, diperlukan perintah line console 0 diikuti dengan perintah login dan password dalam konfigurasi router.



Contoh 5.1-1: membuat password untuk console



Router yang dikonfigurasi seperti contoh 5.1-1 akan meminta password ketika user mencoba mendapatkan akses melalui console. Dan passwordnya adalah coba.



5.2 Password untuk Virtual Terminal



Virtual Terminal ini akan digunakan ketika user ingin mendapatkan akses melalui jaringan dengan applikasi telnet. Password Virtual Terminal ini harus dikonfigurasi sebelum user bisa mendapatkan akses melalui jaringan. Tanpa password, koneksi melalui jaringan akan ditolak oleh router dan router akan memberikan pesan berikut:

     Password required, but none set



Contoh 5.2-1 memperlihatkan bagaimana caranya mengkonfigurasi password pada Virtual Terminal.



Contoh 5.2-1:



Pada contoh 5.2-1, router akan meminta password ketika diakses lewat jaringan. Dan password untuk virtual terminal tersebut adalah cobain.

Angka 0 pada baris line vty 0 4 menunjukkan nomer awal virtual terminal, dan angka 4 menunjukkan nomer terakhir dari virtual terminal. Oleh karena itu, perintah tersebut memperlihatkan bahwa router tersebut mengizinkan 5 koneksi melalui virtual terminal pada waktu yang bersamaan.



5.3 Password untuk mode priviledge



Setelah user menuliskan password dengan benar untuk mendapatkan akses ke router baik melalui jaringan ataupun console, maka user akan memasuki user mode.

Jika password untuk mode priviledge dikonfigurasi, maka user juga harus menuliskan password lagi untuk masuk ke mode itu.



Perintah yang digunakan untuk memberi password pada mode ini adalah enable password, atau enable secret.

Perbedaan antara kedua perintah tersebut adalah bahwa perintah enable secret membuat password-nya terenkrip sedangkan enable password tidak.

Kedua perintah tersebut juga bisa dituliskan kedua-duanya dalam mode konfigurasi global,  dan keduanya juga bisa mempunyai password yang berbeda.

Namun jika keduanya diletakkan pada konfigurasi, maka password pada enable secret yang akan digunakan untuk memasuki privileged mode.



Contoh 5.3-1: mengkonfigurasi enable password



Contoh 5.3-2: mengkonfigurasi enable secret



Dalam konfigurasi router, sebuah perintah bisa dihapus dengan menambahkan perintah no pada mode konfigurasi. Dengan demikian, untuk menghapus password pada contoh 5.3-2 dapat dilakukan dengan perintah seperti yang tampak pada contoh 5.3-3.



Contoh 5.3-3: menghapus password enable secret



6.    Mengkonfigurasi Interface



Seperti telah dipaparkan pada bab 2 dan Bab 3, tugas router adalah meneruskan paket-paket dari sebuah network ke network yang lainnya. Sebuhungan dengan tugas tersebut, network interface harus dikonfigurasi sesuai dengan karakteristik-nya.



Perintah interface pada mode konfigurasi global disediakan untuk mengkonfigurasi interface-interface pada router. Ada berbagai tipe interface yang dikonfigurasi dengan perintah ini antara lain: Ethernet, Token Ring, FDDI, serial, HSSI, loopback, dialer, null, anync, ATM, BRI, dan tunnel.

Dalam tulisan ini, hanya Ethernet dan Serial saja yang akan dibahas lebih lanjut.





6..1. Mengkonfigurasi Ethernet Interface



Seperti telah dijelaskan di atas, perintah interface harus dijalankan pada mode konfigurasi global. Untuk memasuki mode konfigurasi global, gunakan perintah configure terminal, seperti yang telah dijelaskan pada bab 4.5.



Format perintah interface untuk memasuki mode konfigurasi interface untuk Ethernet pada router yang hanya mempunyai satu slot adalah:

       interface ethernet nomer-port



Beberapa jenis router memiliki banyak slot, seperti misalnya Cisco 2600,3600 dan 4000. Untuk router-router dengan banyak slot, format perintahnya adalah:

       interface ethernet nomer-slot/nomer-port



Setelah memasuki mode konfigurasi interface dengan perintah di atas, barulah Ethernet tersebut dapat dikonfigurasi sesuai dengan kebutuhan.

Konfigurasi paling dasar yang dibutuhkan agar Ethernet dapat meneruskan paket-paket adalah IP address dan subnet mask. [3]



Format konfigurasinya adalah:

     ip address IP-address subnet-mask



Contoh 6-1-1: contoh konfigurasi interface ethernet



6.2. Mengkonfigurasi Serial Interface



Serial interface adalah interface yang seringkali digunakan untuk koneksi ke WAN (Wide Area Network). Koneksi serial membutuhkan clocking untuk sinkronisasi. Dan oleh karena itu, hubungan serial ini harus mempunyai 2 sisi, yaitu DCE (data circuit-terminating equipment_ dan DTE (data terminal equipment).  DCE menyediakan clocking dan DTE akan mengikuti clock yang diberikan oleh DCE. Kabel DCE mempunyai koneksi female (perempuan), sedangkan kabel DTE mempunyai koneksi male (jantan).

Pada prakteknya, DCE biasanya disediakan oleh service provider yang biasanya adalah merupakan koneksi ke CSU/DSU. Router sendiri biasanya hanyalah berperan sebagai DTE sehingga router tersebut tidak perlu menyediakan clocking.

Walaupun demikian, cisco router juga bisa berperan sebagai DCE yang menyediakan clocking. Fungsi ini biasanya dipakai untuk uji coba router dimana kita bisa menghubungkan 2 buah router back to back sehingga salah satu router harus berfungsi sebagai DCE agar koneksi bisa terjadi.



Contoh 6.2-1: contoh konfigurasi interface serial sebagai DTE



Contoh 6.2-2: contoh konfigurasi interface serial sebagai DCE



6.3 Men-disable sebuah interface



Kadangkala kita perlu mematikan/mendisable sebuah interface untuk keperluan troubleshooting ataupun administratif.

Untuk keperluan tersebut, dapat digunakan perintah shutdown pada interface yang bersangkutan. Dan untuk menghidupkannya kembali, dapat digunakan perintah no shutdown.



Contoh 6.3-1: mematikan interface



Contoh 6.3-2: menghidupkan interface





7.    Routing



Akhirnya, setelah interface terkonfigurasi, router memerlukan sebuah proses agar router tahu bagaimana dan kemana sebuah paket harus diteruskan. Proses ini disebut proses routing.

Routing dapat dikelompokkan menjadi 2 kelompok, yaitu:

·        Static Routing – Router meneruskan paket dari sebuah network ke network yang lainnya berdasarkan rute (catatan: seperti rute pada bis kota) yang ditentukan oleh administrator. Rute pada static routing tidak berubah, kecuali jika diubah secara manual oleh administrator.

·        Dynamic Routing – Router mempelajari sendiri Rute yang terbaik yang akan ditempuhnya untuk meneruskan paket dari sebuah network ke network lainnya. Administrator tidak menentukan rute yang harus ditempuh oleh paket-paket tersebut. Administrator hanya menentukan bagaimana cara router mempelajari paket, dan kemudian router mempelajarinya sendiri. Rute pada dynamic routing berubah, sesuai dengan pelajaran yang didapatkan oleh router.



Dynamic Routing tidak dibahas dalam tulisan ini karena walaupun konfigurasi-nya cukup mudah, namun bagaimana cara routing tersebut bekerja saya anggap sebagai topik lanjutan sehingga tidak saya bahas pada tulisan ini.



Static Routing dapat dilakukan dengan memasukkan baris ip route pada mode konfigurasi global.

Adapun format penulisan baris tersebut adalah:

      ip route network [mask] {alamat | interface }

dimana:

• network adalah network tujuan
• mask adalah subnet mask
• alamat adalah IP address ke mana network akan dilewatkan
• interface adalah nama interface yang digunakan untuk melewatkan paket yang ditujukan





























Gambar 7-1: Contoh routing







Gambar di atas memperlihatkan sebuah LAN yang terhubung ke WAN melalui 2 buah router, yaitu router A dan router B.

Agar LAN tersebut bisa dihubungi dari WAN, maka router A perlu diberikan static routing dengan baris perintah seperti berikut:

     RouterA(config)# ip route 172.16.10.0 255.255.255.0 172.16.158.1



Dan agar router B bisa meneruskan paket-paket yang ditujukan ke WAN, maka router B perlu dikonfigurasi dengan static routing berikut:

     RouterB(config)# ip route 0.0.0.0 0.0.0.0 172.16.158.2



8.    Menyimpan dan mengambil Konfigurasi



Berbagai konfigurasi yang telah kita tuliskan dengan perintah configure terminal hanya akan disimpan pada RAM yang merupakan memory volatile. Jika konfigurasi ini tidak disimpan di NVRAM, maka konfigurasi tersebut akan hilang ketika router dimatikan atau direstart.

Secara default, Router akan mengambil konfigurasi dari NVRAM saat start up, meletakkannya di RAM, dan kemudian menggunakan konfigurasi yang ada pada RAM untuk beroperasi.



Untuk menyimpan konfigurasi yang ada di RAM ke NVRAM, diperlukan baris perintah berikut pada privileged mode:

      Router# copy running-config startup-config



Sebaliknya, untuk mengambil konfigurasi yang ada di NVRAM dan meletakkannya pada RAM, dapat digunakan perintah berikut pada privileged mode:

     Router# copy startup-config running-config



Dan untuk melihat konfigurasi yang sedang beroperasi (pada RAM), dapat digunakan perintah show running-config pada privileged mode.





Contoh 8-1: melihat running-config



9.    Beberapa Tips



Bekal pengetahuan dasar pada bab-bab di atas sebenarnya telah cukup berguna untuk segera memulai percobaan-percobaan dan mempelajari router lebih lanjut.

Namun untuk melengkapi dan memudahkan proses belajar, ada baiknya anda juga mengetahui beberapa tips agar mudah mengetahui perintah-perintah apa saja yang bisa dijalankan dan format penggunaannya.



9.1 Mengetahui perintah apa saja yang bisa dijalankan



Pada mode apa saja, anda bisa mengetikkan tanda (?) pada prompt. Dengan mengetikkan tanda tersebut, router akan memberitahukan apa saja yang bisa anda tuliskan pada prompt tersebut.



Contoh 9.1-1: melihat perintah-perintah apa saja yang berlaku pada prompt



contoh 9.1-2: melihat perintah apa saja yang dimulai dengan huruf  “t”



contoh 9.1-3: melihat lanjutan dari sebuah perintah











9.2 Perintah yang tidak lengkap dan Auto Completion



Sebuah perintah pada router tidak harus dituliskan secara lengkap jika perintah tersebut tidak ambiguous. Dengan fasilitas ini, administrator bisa menghemat waktu karena tidak harus mengetikkan semua perintah secara lengkap.



Contoh 9.2-1: perintah yang tidak lengkap



Tampak pada contoh 9.2-1 bahwa router menjalankan perintah show running-config, padahal administrator hanya menuliskan sh ru pada prompt.



Kadangkala kita tidak yakin dengan sebuah command sehingga kita tidak berani menuliskannya dengan tidak lengkap seperti di atas. Dengan kondisi seperti ini, administrator juga bisa menghemat waktu pengetikan dengan menekan tombol <tab> dan router akan melakukan auto completion.



Contoh 9.2-2: auto completion



Contoh 9.2-2 memperlihatkan bahwa administrator cukup mengetikkan tel + <tab> dan router melengkapinya sendiri menjadi telnet setelah penekanan tombol <tab>.





10. Contoh Configurasi Sederhana



Akhirnya, tulisan ini akan saya tutup dengan memberikan contoh sebuah konfigurasi router sederhana secara utuh. Dan saya ucapkan selamat belajar.



Contoh 10-1: konfigurasi sederhana secara utuh



10.           Referensi



Steve McQuerry, Interconnecting Cisco Network Devices, published by Cisco Press
