Objetivos :

1. Introducción al hardware de red para plataformas de PC

2. Estudio e implementación de una red con topología de bus

3. Práctica de instalación y configuración de sistemas operativos multiusuario conectados en red. Caso de estudio : Linux



Materiales de Laboratorio :

- PC con configuración mínima

- Tarjeta adaptadora de red con conector BNC

- Cable coaxial RG-58

- Conectores BNC

- Terminadores

- Crimp Tools para conectores BNC

- Tester Tools para cables BNC







Descripción

El laboratorio tiene por finalidad el construir una red con topologia de bus. Para esto se partirá de la confección del cableado a ser empleado, instalación y configuración de tarjetas
adaptadoras de red y la instalación de un sistema operativo multiusuario.

10base2 es un estandar de cableado ethernet que especifica el uso de cable coaxial de 52 ohm con un diámetro de cerca de 5 milimetros. Hay unas cuantas reglas importantes que recordar
cuando se conectan una o más PCs con este tipo de cable. La primera es que deben usarse terminadores en ambos extremos del cableado. Un terminador es una resistencia de 52 ohm que
permite asegurar que la señal va a ser absorvida y no reflejada cuando esta alcanza el fin del cable. Sin este terminador en los extremos se tiene que la red ethernet no va a trabajar

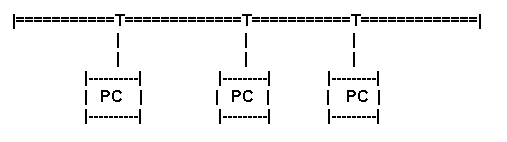

correctamente o no va a trabajar en absoluto. Normalmente se usan Ts para interconectar las PCs, con lo que se tiene algo como :





Donde el `|' en cada extremo representa un terminador, `=====' representa una segmento del cable coaxial con conectores BNC en cada extremo, y `T' representa un conector T .

El cable entre el conector T y la tarjeta adaptadora de red debe ser lo mas corto posible, estando la T normalmente conectada directamente en la tarjeta adaptadora de red



1. Identificación de componentes a ser usados en el laboratorio

- Identifique con su jefe de laboratorio los componentes a ser usados, asi como la función que estos cumplen dentro del esquema de la red a elaborar.



2. Estudio e implementación de una red con topología de bus

2.1 Cableado

- Siga la secuencia mostrada en la ultima hoja para ubicar los conectores BNC en ambos extremos del cable.

2.2 Instalacion de tarjeta adaptadora de red

Apague su PC en caso este encendida. Ningun dispositivo debe ser añadido mientras esta se encuentre trabajando.

Remueva los tornillos del chasis de su PC, ubique una bahia libre y ubique la tarjeta adaptadora de red en la misma.

Cerciorese que esta ha encajado bien en la bahia. Ajuste los tornillos y coloque nuevamente el chasis.

En caso la PC al ser prendida no trabaje correctamente apaguela y verifique la correcta instalacion de la tarjeta adaptadora de red.

2.3 Configuración de tarjeta adaptadora de red

Inserte un disco de boot de DOS. Una vez finalizado el proceso de inicio del S.O., inserte el disco de configuración de la tarjeta adaptadora de red. Ejecute el comando setup/install y
configure la tarjeta.

Debe verificar :

Que el IRQ de la tarjeta no esta siendo usado por algun otro dispositivo

Que el tipo de conector seleccionado sea BNC

2.4 Cableado de la red

Inserte el conector T en la toma BNC de su tarjeta adaptadora de red. Asegure el mismo.

Coloque uno de los extremos del cable de red preparado en un de los brazos del conector T, y en el otro coloque el correspondiente de la mesa contigua a la suya. En ambos extremos de
la red deben ser conectados los respectivos terminadores.

Desde el programa de configuracion de la tarjeta adaptadora de red prueba el correcto funcionamiento de la misma y el envio y recepcion de paquetes.



3. Instalación de S.O. Linux

3.1 Previo a la instalación

Inserte el disco Boot de linux y reinicie su PC. Al obtener el prompt `boot:' presionar enter.

Verificar que la tarjeta de red ha sido identificada (ubicar la direccion mac de la misma)

Al ser solicitado, ingrese el disco Root de linux.

El sistema operativo lo dejara con un prompt como el siguiente :

login:

Ingrese con el usuario root (sin password).

Emplee el utilitario fdisk para crear las particiones en el disco duro de su PC. Cree una particion para el area de swap de 32Mb al final del disco.

Active la primera particion y salga grabando sus cambios.

Una secuencia de comandos es la que sigue :

3.2 Instalacion

Ejecute el comando setup.

Seleccione la opcion Addswap y siga las intrucciones del instalador.

Al solicitarsele si desea formatear el disco seleccione la opcion Format, y 2048 byte por inodo.

A continuacion se le solicitara el metodo de instalación. Seleccione NFS e ingrese los valores que le seran indicados en el laboratorio.

Al solicitarsele las series a instalar seleccione : A, AP, D, K y N.

Al solicitarsele la forma de instalación seleccione Menu.

En cada menu espere las indicaciones de su jefe de laboratorio para seleccionar las opciones a instalar.

Al finalizar la instalación se le preguntará si desea iniciar la configuración del equipo. Seleccione que si y espera las indicaciones de su jefe de laboratorio.





                                          INSTALACION DE CONECTORES BNC

                                           1.                                                   2.





                                            3.                                                  4.

                                            5.                                                    6.
