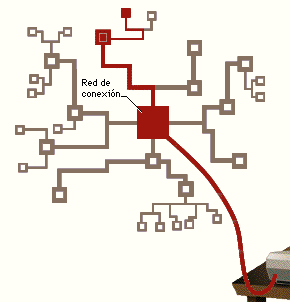

[Centralitas telefónicas] POR: WEBMASTER Introducción La llamada telefónica se inicia en la persona que levanta el auricular y espera el tono de llamada. Esto provoca el cierre de un conmutador eléctrico. El cierre de dicho conmutador activa el flujo de una corriente eléctrica por la línea de la persona que efectúa la llamada, entre la ubicación de ésta y el edificio que alberga la centralita automática, que forma parte del sistema de conmutación. Se trata de una corriente continua que no cambia su sentido de flujo, aun cuando pueda hacerlo su intensidad o amplitud. La central detecta dicha corriente y devuelve un tono de llamada, una combinación concreta de dos notas para que resulte perfectamente detectable, tanto por los equipos como por las personas. Una vez escuchado el tono de llamada, la persona teclea una serie de números mediante los botones del auricular o del equipo de base. Esta secuencia es exclusiva de otro abonado, la persona a quien se llama. El equipo de conmutación de la central elimina el tono de llamada de la línea tras recibir el primer número y, una vez recibido el último, determina si el número con el que se quiere contactar pertenece a la misma central o a otra diferente. En el primer caso, se aplican una serie de intervalos de corriente de llamada a la línea. La corriente de llamada es corriente alterna de 20 Hz, que fluye en ambos sentidos 20 veces por segundo. El teléfono del usuario tiene una alarma acústica que responde a la corriente de llamada, normalmente mediante un sonido perceptible. Cuando se responde al teléfono levantando el auricular, comienza a circular una corriente continua por su línea que es detectada por la central. Ésta deja de aplicar la corriente de llamada y establece una conexión entre la persona que llama y la llamada, que es la que permite hablar. Los teléfonos tienen un dispositivo electrónico que transmite una serie de pulsos sucesivos de corriente o varios tonos audibles correspondientes al número marcado. Los equipos electrónicos de la central de conmutación se encargan de traducir automáticamente la señal y de dirigir la llamada a su destino. La tecnología de estado sólido ha permitido que estas centrales puedan procesar las llamadas a una velocidad de una millonésima de segundo, por lo que se pueden procesar simultáneamente grandes cantidades de llamadas. El circuito de entrada convierte, en primer lugar, la voz de quien llama a impulsos digitales. Estos impulsos se transmiten entonces a través de la red mediante sistemas de alta capacidad, que conectan las diferentes llamadas en base a operaciones matemáticas de conmutación computerizadas. Las instrucciones para el sistema se hallan almacenadas en la memoria de una computadora. El mantenimiento de los equipos se ha simplificado gracias a la duplicidad de los componentes. Cuando se produce algún fallo, entra automáticamente en funcionamiento una unidad de reserva para manejar las llamadas. Gracias a estas técnicas, el sistema puede efectuar llamadas rápidas, tanto locales como a larga distancia, determinando con rapidez la ruta más eficaz. Todos los abonados son atendidos por centrales automáticas. En este tipo de central, las funciones las realizan los equipos de conmutación. Un cuadro de conexión manual de luz de la centralita y un conmutador de cruce hace las funciones de los cables. Dado que ahora es cuando los ordenadores empiezan a estar en condiciones de entender comandos hablados, casi un siglo después de las primeras centrales automáticas, se sigue utilizando el visor para mostrar el número marcado. Los registros de entrada almacenan este número y luego lo transmiten a la central de conmutación, que a su vez activa el conmutador de cruce para completar la llamada o dirigirla a un conmutador de mayor nivel para el tratamiento pertinente. Las Centrales de conexión existentes en España han sido varias con el paso del tiempo, las centrales analógicas (Pentaconta-2000, ARE, Metaconta) han ido dando paso a las digitales (1240, AXE, 5ESS).

[Documento Centralitas - Descripción del recorrido]
POR: GRUPO TDD



Una vez que el cable (normalmente de 4 hilos) sale de la parte posterior del telefono, se dirige a la roseta que es el inicio de la linea telefonica en el domicilio del abonado y que esta preparada para que se fijen en ella los conductores de la linea.

Hay tres tipos de rosetas instaladas:

- Universal de superficie
- Universal empotrada
- Circular clasica

Actualmente se instalan las primeras por ser mas modernas y faciles de instalar. Esta roseta viene equipada para soportar hasta 6 cables de los cuales solo se enchufan 4 por parte del telefono y 2 por parte de la linea si no se utliza ningun servicio especial adicional. Cada punto de conexion de la roseta tiene un nombre y un color de hilo asignado:

L1 -> Marron -> a la linea telefonica
L2 -> Blanco -> a la linea telefonica
TS -> Verde -> muerto
TX -> Rojo -> muerto
T -> sin ningun tipo de conexion
2 -> sin ningun tipo de conexion

Posteriormente de la roseta sale un cable denominado hilo interior que terminara, en caso de instalaciones antiguas, en el conector del abonado o en las modernas en un aparato denominado PTR.

Es en este punto donde termina la istalacion del abonado y empieza el cable de acometida urbana autosoportado:

- Consta de dos conductores de cobre electrolitico recocido de 0'5 mm de diametro y un hilo fiador de acero galvanizado de 0'7 mm, dispuestos paralelamente y aislados por una capa de policloruro de vinilo de color negro. Su ancho total es de 8 mm y el espesor de 2'6 mm. Se suele utilizarcon caracter general en recorridos sobre fachadas a traves de anillas.

O en determinadas ocasiones el cable de acometida urbana reforzado:

- Consta de dos conductores de cobre elecotrolitico recocido, de 0`7 mm de diametro, sin estañar, ailados con policloruro de vinilo y prtegidos por una malla de alamabre de acero galvanizado y cubierta exterior de policloruro de vinilo de color negro. Se emplean en instalaciones subterraneas, o en distribuciones desde una caja al domicilio.

El cable utilizado en los postes de telefonos es el de acometida bimetalica:

- Son dos conductores de acero cobreado de 1`02 mm, dispuestos paralelamante y aislados en comun por una capa continuo de policloruro de vinilo.

- Actualmente se instala un cable de 4 hilos de cobre y uno de acero de soporte.

Estos cables van a morir a las cajas terminales que son de tres tipos: - Antiguas, - Modernas, - Flexibles para fachadas .

Terminales antiguos

Constituidos por una base de hierro sobre la cual esta el bloque de baquelita con las tuercas de laton para la conexion de los pares. Los cables entran por la parte superior de la misma.

Terminales Modernos

Constituidos por un soporte de aluminio sobre el cual hay un bloque de resina y lleva instertados los terminales para las conexiones. El cierre es una tapa de corredera que se abre hacia arriba. Los cables entran por la parte baja de la caja.

Terminales Flexibles para fachada

Este tipo de terrminales pueden ir en lasfachadas, o en el cable de los postes. Tiene capacidad para 25 lineas de abonado, siendo el cable de entrada de 200 pares como maximo.

De los terminales flexibles sale un cable de unos 2 cm de diametro que contiene todos los pares, y que va hacia la central normalmente por el subsuelo o en ocasiones por los postes, en la foto de acontinuacion se ven las galerias subterraneas con estos cables y otros coaxiles.

Puntos de interconexion de bandeja con conectores:

Existen instalados dos tipos, sobre fachada o poste y sobre pedestal, con distintos tamaños y capacidad de pares.
Los pares que acceden a estos puntos se identifican mediante los colores del aislante del plastico por el codigo EVEN-COUNT, como se muestra en la siguiente tabla:

IDENTIFICACION DE PARES EN CABLE CON AISLAMIENTO DE PLASTICO
Par Nº	Par Nº	Par Nº	Par Nº	Colores de conductor	Unidad	Nº de los pares
76	51	26	1	Blanco - Azul	1	1 - 25
77	52	27	2	Blanco - Naranja	2	26 - 50
78	53	28	3	Blanco - Verde	3	51 - 75
79	54	29	4	Blanco - Marron	4	76 - 100
80	55	30	5	Blanco - Gris	5	101 - 125
81	56	31	6	Rojo - Azul	6	126 - 150
82	57	32	7	Rojo - Naranja	7	151 - 175
83	58	33	8	Rojo - Verde	8	176 - 200
84	59	34	9	Rojo - Marron	9	201 - 225
85	60	35	10	Rojo - Gris	10	226 - 250
86	61	36	11	Negro - Azul	11	251 - 275
87	62	37	12	Negro - Naranja	12	276 - 300
88	63	38	13	Negro - Verde	13	301 - 325
89	64	39	14	Negro - Marron	14	326 - 350
90	65	40	15	Negro - Gris	15	351 - 375
91	66	41	16	Amarillo - Azul	16	376 - 400
92	67	42	17	Amarillo - Naranja	17	401 - 425
93	68	43	18	Amarillo - Verde	18	426 - 450
94	69	44	19	Amarillo - Marron	19	451 - 475
95	70	45	20	Amarillo - Gris	20	476 - 500
96	71	46	21	Violeta - Azul	21	501 - 525
97	72	47	22	Violeta - Naranja	22	526 - 550
98	73	48	23	Violeta - Verde	23	551 - 575
99	74	49	24	Violeta - Marron	24	576 - 600
100	75	50	25	Violeta - Gris

Este tipo de conexiones proporciona gran flexibilidad y facil identificacion de los pares de entrada y salida al estar ordenados permanentemente en la regleta. Existen varios tipos de cajas de entre 200 y 400 pares de las firmas ENA, ANDISA y 3M.

 - Ejemplos:



Detalle de la caja:



Izquierda > los conectores utilizados (con linea) estan atornillados (vease el de arriba a la izquierda)
Derecha > palotes metalicos para hacer "pruebas"



Detalle de la parte posterior de la tapa



Otro tipo de caja:



Detalle del "par de conversacion" (NO TIENE LINEA -- NO ES EL PAR PILOTO --)



Otro tipo de caja (armario de 1200 pares):

Detalle de las regletas interiores:



Detalle de la cerradura de la puerta:

Llave Timofonica:





Despues de pasar por los armarios, las mangueras con los pares se dirigen directamente a la central telefonica mas cercana, normalmente por los tuneles subterraneos que tiene unas tapas para poder acceder a ellas y que se abren con un tornillo como este.

Una vez en la central, los telefonicos se las apañan cada dos meses para que te llegue a tu casita tu factura y no la del vecino. Recordad que en el contrato que firmaistis con Telefonica teneis derecho a hacer una visita a tu central telefonica para comprobar que tu contador de pasos funciona correctamente :D .
