PROGRAMMATORE
89C2051
Foto del programmatore
89C2051
INDICE
-
INTRODUZIONE
-
SCHEMA ELETTRICO
-
REALIZZAZIONE
E COLLAUDO
-
INSTALLAZIONE E USO
INTRODUZIONE
L'idea
di realizzare un programmatore semplice per l'89C2051 e' nata leggendo
una application della ATMEL che riportava un programmatore piu' complesso.
In internet
si trovano diversi schemi di programmatori elementari per 89C2051, ma nella
maggior parte dei casi funzionano male o non dispongono di tutte le funzioni
tipiche di un programmatore serio.
Il circuito
seguente e' molto semplice, dispone di tutte le funzioni necessarie a:
-
PROGRAMMARE
LA MEMORIA
-
VERIFICARE
LA PROGRAMMAZIONE DELLA MEMORIA
-
LEGGERE
IL CONTENUTO DELLA MEMORIA
-
CANCELLARE
LA MEMORIA
-
PROGRAMMARE
I BIT DI PROTEZIONE
-
LEGGERE
I BYTE DI SIGNATURE
INDICE
SCHEMA
ELETTRICO
Lo schema
del programmatore 89C2051 viene alimentato tramite il connettore P2 da
una sorgente in continua compresa tra 15 e 20 Volts.

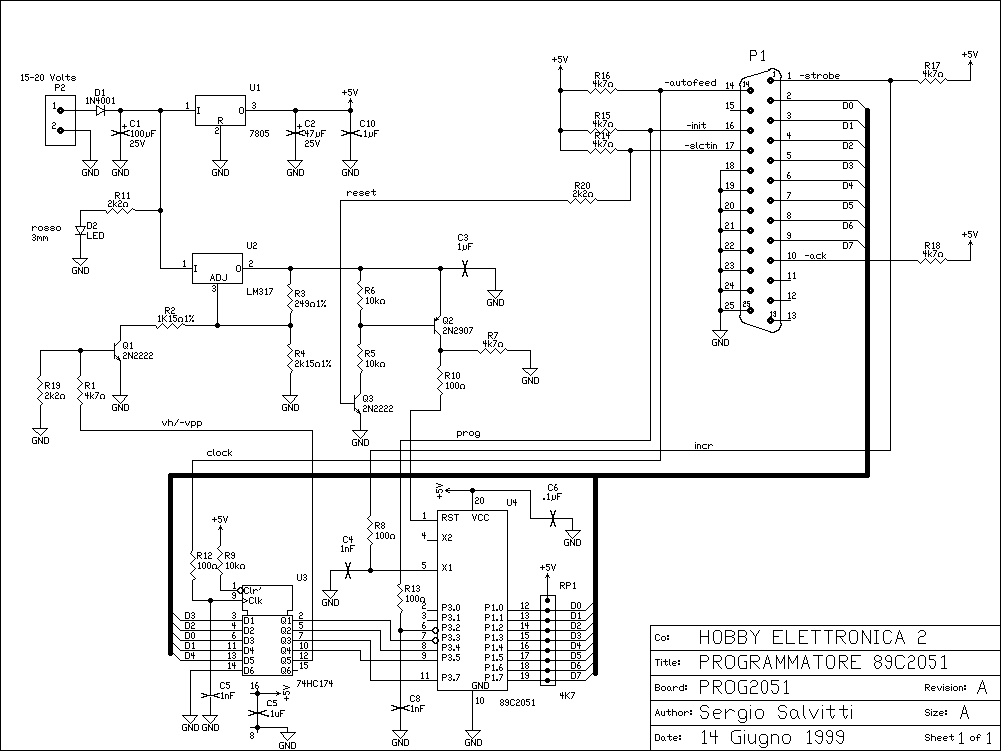

Fig. 1 - Schema
Elettrico del programmatore 89C2051
Il diodo
D1 protegge il circuito da possibili inversioni di polarita'.
Il led
rosso D2 si accende in presenza della tensione di alimentazione alimentato
dalla corrente che fluisce attraverso la resistenza R11.
Il condensatore
C1 filtra gli ingressi dei due alimentatori.
L'alimentatore
a +5V e' costituito dall'integrato U1 e i condensatori di filtro C2 e C10.
L'alimentatore
della tensione di programmazione e' costituito dall'integrato U2 dal partitore
R3-R4 e dalla resistenza R2.
Il transistor
Q1 permette di cambiare la tensione d'uscita dell'alimentatore:
+5V nello
stato ON
+12V
nello stato OFF
La base
del transistor viene alimentata dal partitore R1-R19. Lo stato del pin
12 di U3 determina l'apertura e la chiusura del transistor Q1.
Un livello
alto determina lo stato ON, mentre un livello basso determina lo stato
OFF.
I due
transistor Q2 e Q3 funzionano da interruttore che separa la tensione di
programmazione verso il pin 1 di U4 (Il micro da programmare).
Il connettore
P1 collega il circuito alla porta parallela del PC.
Il bus
dati viene utilizzato sia per leggere e scrivere il dato verso il micro,
sia per stabilire il modo di
funzionamento
attraverso la scrittura di un codice sull'integrato U3 come segue:
-
D3-D0
= 0x07 - SCRITTURA DATO
-
D3-D0
= 0X03 - LETTURA DATO
-
D3-D0
= 0X0F - SCRITTURA DEL LOCK BIT 1
-
D3-D0
= 0X0C - SCRITTURA DEL LOCK BIT 2
-
D3-D0
= 0X08 - CANCELLAZIONE DEL CHIP
-
D3-D0
= 0X00 - LETTURA DEL BYTE DI SIGNATURE
Il filo
D4 viene utilizzato per controllare la tensione di programmazione.
I fili
di controllo dell'interfaccia vengono cosi' utilizzati:
-
STROBE
- Per incrementare l'indirizzo del micro
-
AUTOFEED
- Per scrivere la parola di controllo sullll'integrato U3
-
INIT
- Per inviare il comando di programmazioneee al micro
-
SLCTIN
- Per abilitare/disabilitare la tensione dddi programmazione e resettare
il micro
-
ACK -
Non viene usato
Di seguito
viene riportato l'elenco dei componenti:
POS.
QTA' DESCRIZIONE
D1
1 DIODO
1N4001
P1
1 CONNETTORE
DB 25 - MASCHIO DA CS
P2
1 CONNETTORE
BIPOLARE PER CS
R1
1 RESISTENZA
4K7 - 1/4 W - 5%
R2
1 RESISTENZA
1K15 - 1/4 W - 1%
R3
1 RESISTENZA
249 - 1/4 W - 1%
R4
1 RESISTENZA
2K15 - 1/4 W - 1%
R5-R6
2 RESISTENZA
10K - 1/4 W - 5%
R7
1 RESISTENZA
4K7 - 1/4 W - 5%
R8
1 RESISTENZA
100 - 1/4 W - 5%
R9
1 RESISTENZA
10K - 1/4 W - 5%
R10,R12
2 RESISTENZA
100 - 1/4 W - 5%
R11
1 RESISTENZA
2K2 - 1/4 W - 5%
R13
1 RESISTENZA
100 - 1/4 W - 5%
R14-R18
5 RESISTENZA
4K7 - 1/4 W - 5%
R19-R20
2 RESISTENZA
2K2 - 1/4 W - 5%
RP1
1 RETE
RESISTIVA X 8 - 4K7
C1
1 CONDENSATORE
ELETTROLITICO VERT. 100uF/25V
C2
1 CONDENSATORE
ELETTROLITICO VERT. 47uF/25V
C3
1 CONDENSATORE
POLIESTERE 1 uF
C4
1 CONDENSATORE
POLIESTERE 1 nF
C5,C6,C10
3 CONDENSATORE
POLIESTERE 100 nF
C8-C9
2 CONDENSATORE
POLIESTERE 1 nF
D1
1 DIODO
1N4001
D2
1 DIODO
LED ROSSO 3mm
Q1,Q3
2 TRANSISTOR
NPN 2N2222
Q2
1 TRANSISTOR
PNP 2N2907
U1
1
INTEGRATO REGOLATORE 78L05
U2
1 INTEGRATO
REGOLATORE LM317
U3
1
INTEGRATO CMOS 74HC174
U3B
1
ZOCCOLO 14 PIN DIP
U4
1
MICROCONTROLLORE 89C2051
U4B
1
ZOCCOLO 20 PIN DIP
VARIE
CAVO
DB25 MASCHIO-FEMMINA - LMAX = 25 CM.
INDICE
REALIZZAZIONE
E COLLAUDO
Il circuito
stampato e' realizzato su una basetta delle seguenti dimensioni:

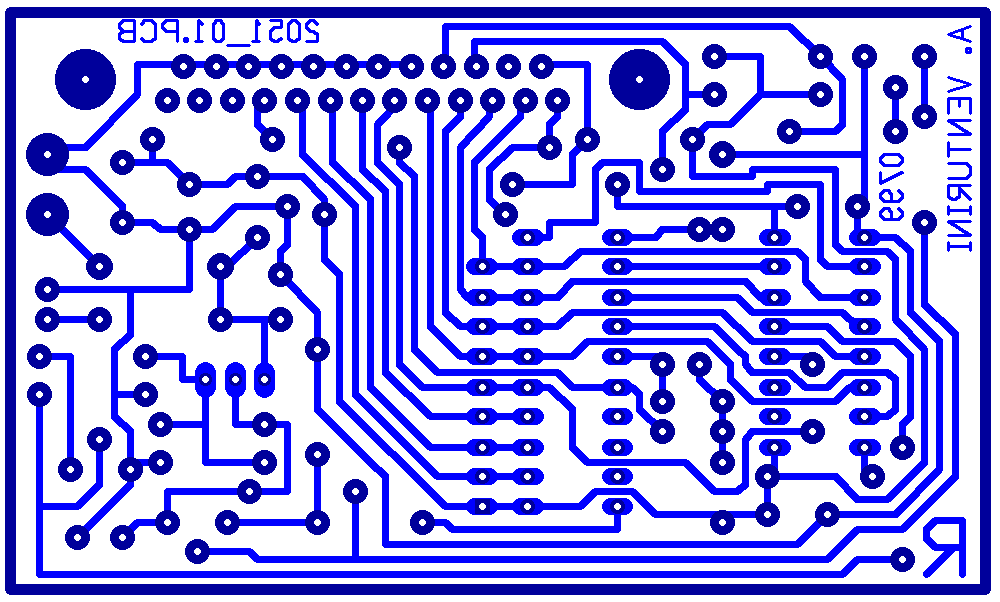

Fig. 2 - Circuito
stampato del programmatore 89C2051
Seguendo
il piano di montaggio, saldare prima i ponticelli (indicati in rosso),
poi i connettori e gli zoccoli, quindi le resistenze e i condensatori ed
infine i diodi, i transistors.

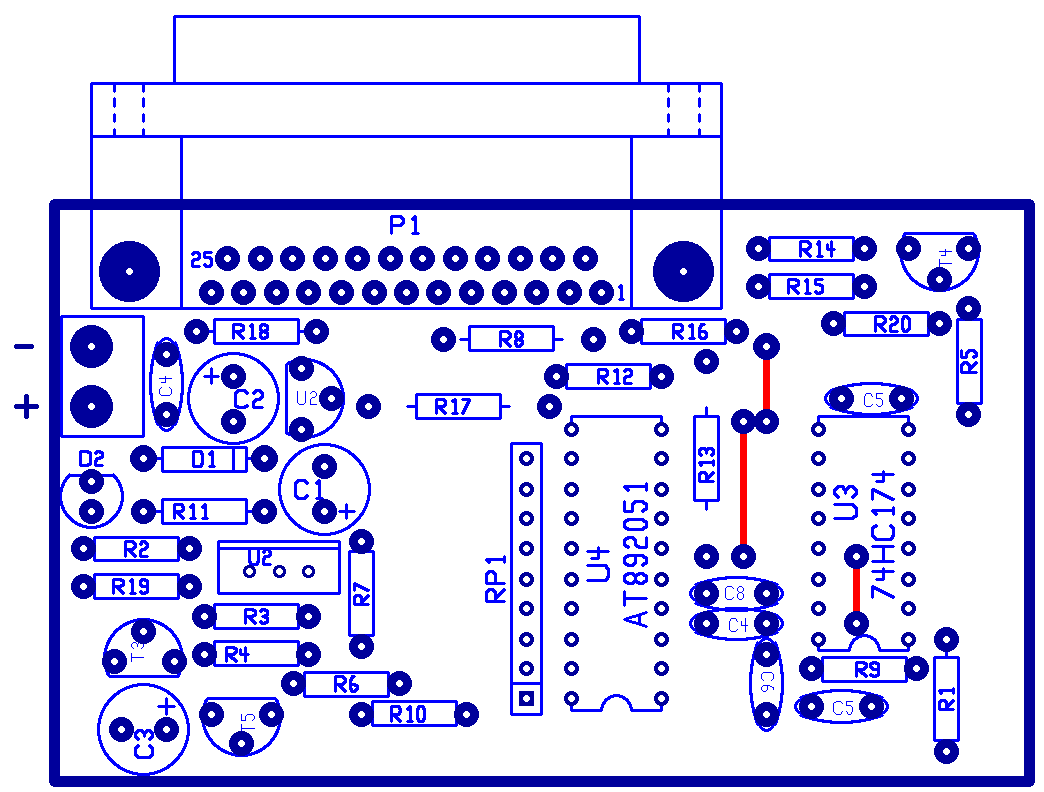

Fig.3 - Piano di
montaggio del programmatore 89C2051
Prima
di inserire gli integrati negli zoccoli, procedere con la verifica preliminare.
Collegare
l'alimentazione e verificare:
-
L'ACCENSIONE
DEL LED ROSSO
-
LA PRESENZA
DEI 5 VOLTS SUGLI INTEGRATI
-
IL CORRETTO
FUNZIONAMENTO DEL GENERATORE DELLA TENSIONE DI PROGRAMMAZIONE
-
IL FUNZIONAMENTO
DEL CIRCUITO D'INTERRUZIONE
Togliete
l'alimentazione ed inserite gli integrati negli zoccoli. Collegate il cavo
parallelo alla porta del PC.
Accendete
il PC e date alimentazione al programmatore.
INDICE
INSTALLAZIONE
E USO
Nel caso
usiate WIN 95 ricordatevi di Chiudere la Sessione e ravviare il sistema
in modalita' DOS.
Solo
in questo caso potrete essere sicuri di usare correttamente il programmatore.
Per installare
il software sotto DOS, creare una directory PROG2051 e copiare il file
prog2051.zip
all'interno della directory appena creata.
Con un
programma di unzip scompattare il file suddetto.
All'interno
della directory troverete oltre al programma eseguibile prog2051.exe anche
le seguenti cartelle:
-
c-source
che contiene il codice sorgente in C del programma
-
circad
che contiene i file sorgenti di circad
e lanciare
il programma prog2051.exe.
Un menu'
vi guidera' nella scelta delle possibili opzioni.
Prima
di usare il programmatore leggete i byte di signature (J).
Dovreste
ottenere il seguente risultato 1E - 21 - FF.
Per programmare
il componente :
-
CANCELLATE
LA MEMORIA CON L'OPZIONE (Z).
-
CARICATE
IL FILE IN FORMATO BINARIO CON L'OPZIONE (L).
-
VERIFICATE
CHE IL CHIP SIA PULITO CON L'OPZIONE (B).
-
SE IL
CHIP NON E' PULITO CANCELLATELO CON L'OPZIONE (C).
-
LANCIATE
LA PROGRAMMAZIONE CON L'OPZIONE (P).
-
VERIFICATE
LA CORRETTA PROGRAMMAZIONE CON L'OPZIONE (V)
L'assembler
genera normalmente un file in formato INTEL-HEX.
Prima
di usare questo file per il caricamento in memoria bisogna ricordarsi di
convertirlo in formato binario usando l'utility HEXBIN.EXE.
Se volete
proteggere il CHIP da ulteriori programmazioni abilitate il LOCK BIT 1
(M).
Se volete
proteggere il CHIP da letture indiscrete abilitate il LOCK BIT 2 (N).
Una volta
caricata la memoria e' possibile effettuare il dump (D) oppure cancellarla
(Z).
Se un
CHIP gia' programmato non e' protetto dai LOCK BITS e' possibile leggerne
il contenuto in memoria con l'opzione Leggi il Chip (R) e poi eventualmente
salvarne il contenuto con l'opzione
Salva su File (S)
Al termine
usare l'opzione (X) per tornare al Dos.
In caso
di problemi con l'interfaccia parallela, accertatevi che essa sia di tipo
bidirezionale (altrimenti non funziona in lettura) e che sia stata correttamente
configurata sotto il bios del PC come segue:
Parallel
port : 378h IRQ7
Parallel
port mode: Bi-Directional
INDICE
Problemi?
Chiarimenti?
Sergio
---> mail: salvitti@geocities.com
