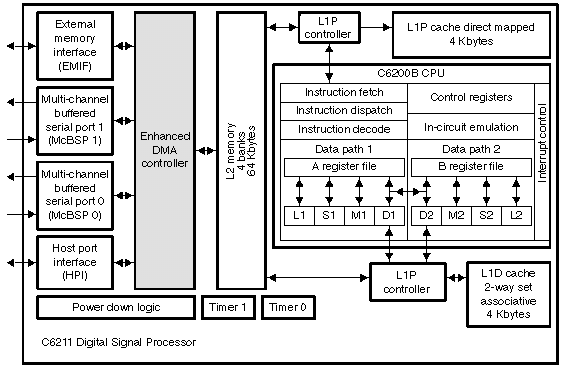

Контролерът за EDMA, както контролера за DMA, прехвърля данни междy области в картата на паметта без намесата на CPU. EDMA позволява трансфер на данни от и към вътрешната памет, вътрешната периферия и външни устройства да се извършва без ангажиране на CPU. Има 16 независимо програмируеми канала, позволяващи 16 независими операции.
            Освен качествата на DMA контролер EDMA има и следните особености:

• 16 канала: EDMA може да извършва 16 независими трансфера.
• Свързване: Всеки EDMA канал може да бъде свързан към следващ трансфер, който да се извърши след приключване на текущия.
• Синхронизация по събития: Всеки канал се инициализира от определено събитие. Трансферите могат да се синхронизират и по елемент, и по фрейм.

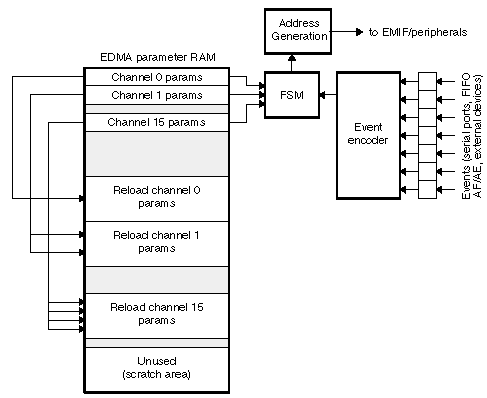

            EDMA контролера съдържа:

• Регистри за обработка на събития и прекъсвания
• Кодер за събития (Event encoder)
• Параметричен RAM
• Хардуер за генериране на адреси.

            Събитията за EDMA се събират в регистър за събития. Събитието е един синхронизиращ сигнал, който кара един EDMA канал да започне трансфер. Ако събития възникнат едновременно, те се разделят в кодера на събития. Трансферните параметри ( съответни на дадено събитие, разположено в параметричния RAM ) преминават през генератора на адреси, който адресира EMIF интерфейса и/или периферията, за да се извършат необходимите транзакции на четене и запис. Параметричният RAM се използва за съхранение на параметри, които определят EDMA трансфера. Той е с обем 2 Kbytes и съхранява трансферните параметрина всичките 16 събития.
