Diplomarbeit
Programmierbare
TFA-Kamera |
| Schaltungen
der Kamera Version 1 - Diplomarbeit
Click auf das Icon liefert ein größeres Bild
|
 |

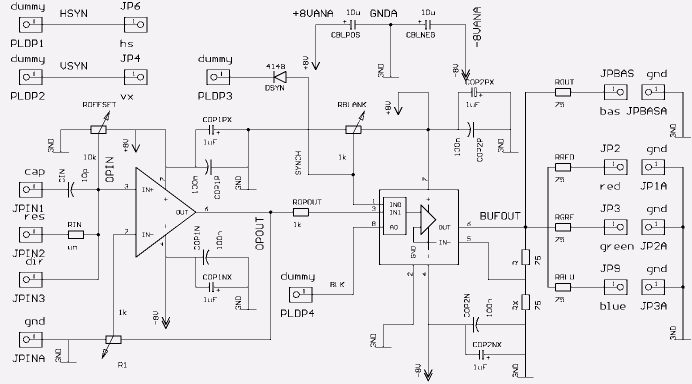

Analogteil:
Vorverstärker mit Videomultiplexer zur Synch- und
Blanksignaldurchschaltung |
 |

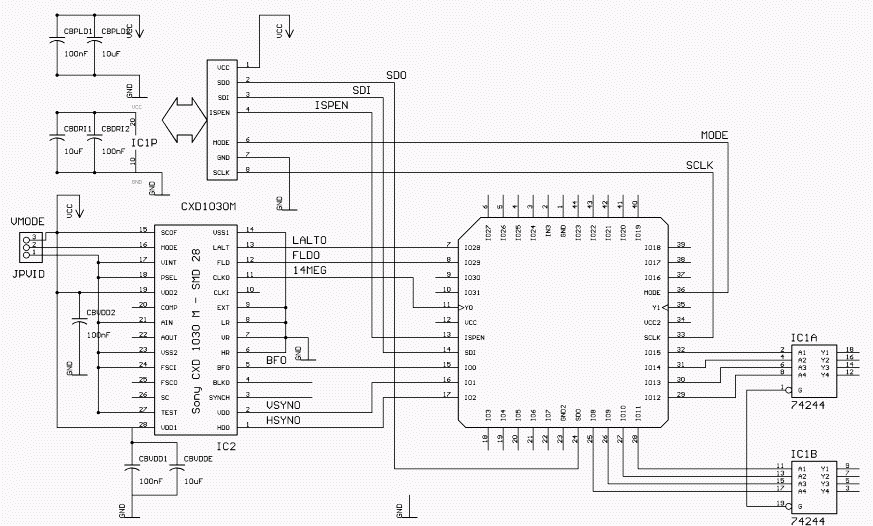

Digitalteil:
Videochip 1030M von Sony und ISP-1016 PLD von Lattice zur
Sensortakterzeugung |
 |

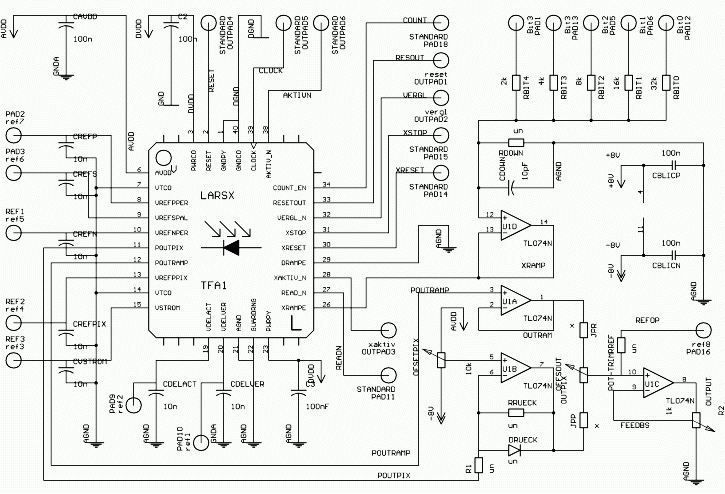

Sensorplatine:
Eine von ca 8 Sensorplatinen - hier für den lokal
autoadaptiven Sensor mit integrierten Spannungsgeneratoren für
spezifische Sensorspannungen |
 |
Blockschaltbild eines TFA-Sensors |
|
