Массовое производство БИС предполагает широкий спрос потребителя, а следовательно, возможность ее использования для большого круга решаемых задач. Микропроцессорные БИС (МП БИС) представляют тот класс интегральных схем, который сочетает в себе высокую степень интеграции, обеспечивающую огромные функциональные возможности, с большой универсальностью по применению [б].

Достигается универсальность тем, что в МП БИС реализованы сложные устройства, позволяющие выполнять над исходными числами

логические и арифметические функции, при этом управление процессом вычисления ведется программно. Изменение программы вычисления позволяет осуществить вычисление любой сложной функции.

Если рассмотреть схему микро-ЭВМ (рис. 6.1), то можно прийти к выводу, что в ней содержатся те же блоки, на которых строились вычислительные машины предыдущих поколений. Однако микро-ЭВМ имеет некоторое архитектурное отличие от предшествующих ЦВМ, обусловленное стремлением объединить в БИС, на которых строится микро-ЭВМ, узлы и блоки, способные проводить сложные преобразования информации при минимальном количестве внешних проводников. Эта особенность обусловлена возможностью построения в БИС сложных электронных схем при ограничении по числу внешних проводников, не превышающих, как правило, 50 или 100 контактов.

В микро-ЭВМ процессор строится на БИС, образующих базовый МП-комплект. Процессор микро-ЭВМ может быть реализован в виде одной (однокристальный микропроцессор) или нескольких БИС (многокристальный микропроцессор). Для построения остальных блоков микро-ЭВМ используются специализированные БИС или ИС средней степени интеграции. Основные типы ИС, применяемых в микроЭВМ, могут быть отнесены к одной из четырех групп: базовый микропроцессорный комплект (МПК) ИС; ИС запоминающих устройств; ИС устройств ввода — вывода информации в микропроцессор; ИС для связи микро-ЭВМ с объектами управления.

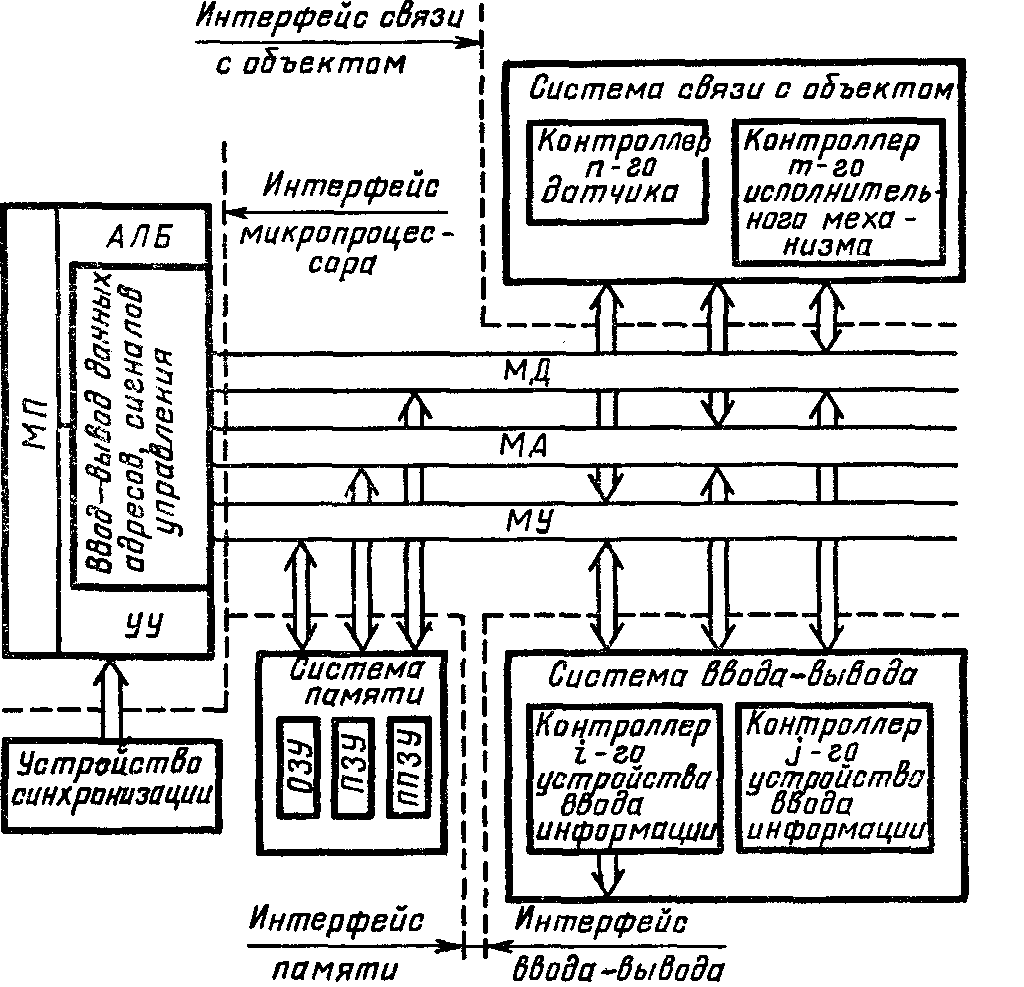

В соответствии с разработкой специализированных ИС для различных блоков микро-ЭВМ структурная схема ее может быть представлена как совокупность функциональных блоков (рис. 6.2), соединенных между собой в соответствии с требованиями интерфейсов. В приведенной схеме обработку информации осуществляет микропроцессор, синхронизируемый тактовыми импульсами устройства синхронизации. Обмен информацией между микропроцессором и остальными блоками микро-ЭВМ осуществляется по трем магистралям: адресной, данных и управляющей.

Магистраль адреса (МА) служит для передачи кода адреса, по которому проводится обращение к устройствам памяти, ввода — вывода или другим внешним устройствам, подключенным к микропроцессору. Обрабатываемая информация и результаты вычислений передаются по магистрали данных (МД).

Структура микро-ЭВМ определяется архитектурой микропроцессора, составом входящих в МП БИС функциональных узлов, количеством внешних магистралей и организацией обмена информацией [6].

Микропроцессоры на одном кристалле — однокристальные МП — отличаются фиксированной разрядностью и фиксированной системой команд. Функциональная законченность однокристальных МП требует разместить в одном кристалле блоки дешифратора команд и устройства управления, арифметическо-логический блок, устройства управления внешним обменом, каскады согласования внутренних и внешних сигналов. хМногокристальные МП строятся на основе совокупности БИС, представляющих собой МПК. Каждая БИС, входящая в МПК, позволяет реализовать узел или функциональный блок узла МП.

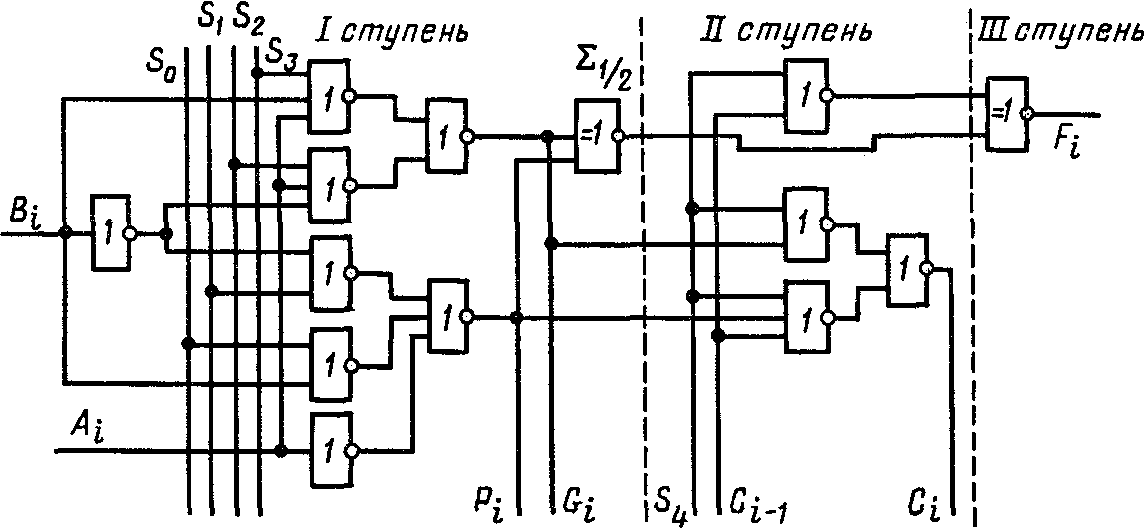

Рассмотрим работу АЛБ на примере приведенной на рис. 6.3 схемы [б]. На входы АЛБ поступает входная информация AiBi через входные мультиплексоры. Арифмети-ческо-логический блок состоит из трех ступеней: I — ступень логических операций и формирования полусумм, II — ступень генерации переносов, III — ступень формирования полных сумм. На входы So — 5з подаются коды выполняемой операции. Перечень выполняемых операций в зависимости от значения кодов 5о — 5з приведен в таблице 6.1. На выходе I ступени формируются функции полусумм 21/2, функция генерации G, и функция передачи Р, переноса Ci. Функция полусуммы предназначена для формирования результата суммирования с учетом переноса из соседнего младшего разряда на III ступени АЛБ.

Функция G определяет условие генерации переноса в данном разряде (G = А/\В). Функция Р определяет условие передачи переноса из соседнего младшего разряда в

Рис. 6.3. Принципиальная схема АЛБ

следующий, более старший (Р == А\/ В). Перенос от п-го разряда в процессе двоичного сложения определяется выражением

С_n = G_nVG_n-1- iP_nVG_n-2P_n-1P_nV...VG_oP₁P₃...P_n, (6.1)

где 0,l,...,n - номера разрядов.

В соответствии с этим уравнением строятся схемы, определяющие перенос для каждого разряда АЛБ. Управляющий вход 54 задает тип выполняемых операций: при ^4 = 0 выполняются логические операции, при 54 == 1 — арифметические. При выполнении логических операций переносы не распространяются. На III ступени формируется полная сумма из полусумм, формируемых на I ступени, и переносов, формируемых на II ступени.

В секционных модулях операционного устройства АЛБ имеет ограниченную разрядность, равную 2, 4, 8, 12, 16. Объединение нескольких подобных модулей в операционном устройстве требует организации связей по переносам АЛБ. Быстродействие расширенного по разрядности АЛБ в большей степени зависит от способа организации переноса внутри разрядно-секционированного модуля и между

Таблица 6.1

При последовательном сквозном переносе во II ступени АЛБ для каждого г-го разряда формируется сигнал переноса на основании функции генерации и передачи переноса и сигнала переноса в предыдущем младшем разряде в соответствии с выражением С; = = PCi _ 1 V Gi. При этом время распространения переноса равно ntn, где п — число разрядов в модуле; in — время распространения переноса через один разряд.

При параллельном переносе во II ступени формируются параллельно все сигналы переноса для каждого разряда на основании функций генерации и передачи переноса в предыдущих разрядах в соответствии с (1.1). Такая организация сигнала переноса обеспечивает лучшее быстродействие, но требует аппаратурных затрат при большом числе разрядов в модуле.

Между модулями обычно используют два способа организации связи по переносу: последовательный сквозной и групповой. При последовательном сквозном переносе между модулями реализуют параллельный или групповой перенос внутри модулей. При групповом переносе в каждом модуле формируются функции генерации и передачи переноса из модуля, поступающие во внешний узел ускоренного параллельного переноса, как показано на рис. 6.4.

Однокристальные МП БИС не позволяют строить высокопроизводительные микропроцессорные системы с параллельной обработкой информации. Время выполнения команд колеблется от 2 до 10 мкс. Однокристальные МП БИС эффективно применяют в устройствах, не требующих высокого быстродействия и имеющих ограничения по объему аппаратуры и ее стоимости. Они реализованы в сериях К580 и К586 МП БИС, содержащих наряду с микропроцессорами ряд вспомогательных БИС для построения микро-ЭВМ.

Структура операционного устройства, построенного на одной двунаправленной МД, используется в МПК серии К580 (рис. 6.5, а). Источниками операндов для АЛ Б являются входная МД и блок РОН. Результаты вычислений по той же МД, могут передаваться либо во внешние устройства, либо в РОН. Результат каждого выполненного действия записывается в специальный регистр — аккумулятор Л С. В регистре признаков РгПр формируется двоичный код, характеризующий признаки результата выполненной операции. Информация блока РОН поступает на однонаправленную адресную магистраль для передачи кода адреса А внешнего устройства (ВУ).

Особенность операционого блока с одной МД — необходимость последовательного выполнения текущей микрокоманды. Последовательное управление блоками операционной системы осуществляется устройством управления. Каждая выполняемая команда исполняется в течение определенного количества тактов в зависимости от ее сложности. Кроме формирования внутренних управляющих сигналов устройство управления в каждой выполняемой операции формирует сигналы управления для внешних устройств, подключенных к общей МД, подготавливая их к выполняемой операции.

Модульные МП БИС позволяют использовать в операционной системе большее число внутренних и внешних магистралей и повысить производительность вычислений. Например, в МПК серии К589 в операционном устройстве работают два мультиплексора МС1 и МС2 на входе и регистр АС на выходе АЛБ (рис. 6.5, б). Приведенная структура позволяет подавать коды операндов независимо по двум входным магистралям, мультиплексоры расширяют число возможных операндов. Вход М маскирует разряды операндов, поступающих на входы мультиплексора. Операционные устройства с большим числом внешних магистралей имеют, как правило, небольшую разрядность. Для увеличения разрядности обрабатываемых кодов в операционных устройствах предусмотрена возможность соединения их между собой, позволяющая увеличить соответственно разрядность процессора. Достигается это использованием линий входа С/ и выхода СО переноса для каждой малоразрядной БИС операционного устройства.

В МПК серии К584 операционное устройство имеет два дополнительных рабочих регистра Рг1 и Рг2 с мультиплексорами на выходе АЛБ и один мультиплексор на выходе АЛБ (рис. 6.5, в). Операционное устройство включает в себя сдвиговые регистры, позволяющие проводить операции сдвига с поступающими и выходными двоичными кодами АЛБ. Наличие двух сдвиговых регистров упрощает реализацию относительно сложных операций умножения и деления. Большое количество мультиплексоров позволяет реализовать эффективный набор микрокоманд, использующий разнообразные источники информации.

В МПК серии К1804 реализована возможность независимого одновременного обращения к двум регистрам РОН, информация которых записывается в регистры РгА и РгВ (рис. 6.5, г). Такая структура операционного устройства позволяет за один машинный такт выполнять операцию над содержимым двух регистров РОН. Кроме содержимого РОН на вход АЛБ могут быть поданы коды входной магистрали / или содержимое внутреннего регистра РгО.

Для объединения нескольких микропроцессорных секций в АЛБ учитывается сигнал переноса из соседней младшей секции CI и формируется слово признаков СП, включающее в себя сигнал переноса в соседнюю старшую секцию, признаки переполнения, нулевого результата, значение старшего разряда и два признака для организации ускоренного переноса. Сдвиг информации осуществляется в сдвигателях данных АЛБ (СдА) и регистра РгО (СдРг), имеющих входы и выходы для соединения с соседними микропроцессорными секциями.

На рис. 6.5, д представлена схема операционного устройства МПК серии К587. Источниками операндов в этой модели служат блок регистров с двумя каналами чтения, рабочие регистры Рг1 и Рг2, регистр констант РгЗ, двунаправленные магистрали данных MI, M2, МЗ. Последние через мультиплексор связаны с входом регистра Pel, а по входу магистрали M2 — МЗ соединены с выходом регистра Рг1, магистраль Ml — с выходом регистра Рг2.

Блок выполнения операций / содержит АЛБ, узел сдви-гателя данных Сд вправо или влево на один разряд и узел формирования состояний УФС. Информационный выход блока выполнения операций связан со входами записи в регистры Pel, Рг2 и с блоком регистров РОЯ. Выход узла формирования состояний соединен со входом записи регистра Рг2. Регистр константы РгЗ является частью регистра микрокоманд. Такая структура БИС характеризуется широким разнообразием микроопераций.

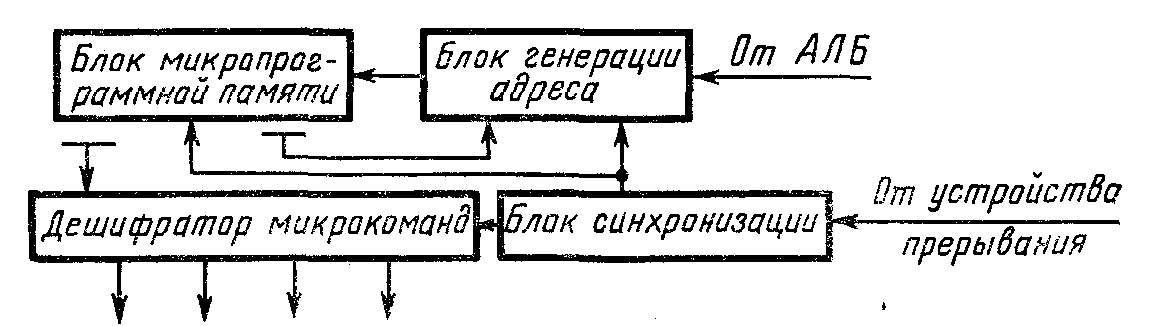

Представленная на рис. 6.6 обобщенная схема устройства микропрограммного управления содержит: блок микропрограммной памяти, в котором хранятся микрокоманды; блок генерации адреса микрокоманды, формирующий адрес очередной микрокоманды, который в общем случае зависит от кода выполняемой микрокоманды, кодов признаков выполняемых в АЛБ операций, информации блоков синхронизации и прерывания процессора; блок синхронизации, предназначенный для приема управляющих сигналов и формирования последовательности синхросигналов для основных блоков микро-ЭВМ для обеспечения определенной последовательности их работы; дешифратор микрокоманд, формирующий управляющие сигналы, поступающие в исполнительные блоки микро-ЭВМ.

Структура блока генерации адреса. Блок генерации адресов микрокоманд — один из основных блоков устройства микропрограммного управления — определяет логические возможности и структуру языка программирования. Структура этого блока задает механизм формирования в устройстве управления адреса следующей микрокоманды. Наиболее распространены в микропроцессорных устройствах управления способы формирования следующего адреса микрокоманд с использованием инкрементного счетчика, поля “следующего адреса” в составе формата микрокоманды и стековой памяти.

В алгоритмах, реализуемых на вычислительных устройствах с микропрограммным управлением, число типов переходов ограничено. В каждом конкретном случае это число может быть обосновано и соответственно блок генерации адресов микрокоманд должен обеспечить их выполнение. Наибольшее распространение в алгоритмах микропрограммного управления получили следующие типы переходов [8]:

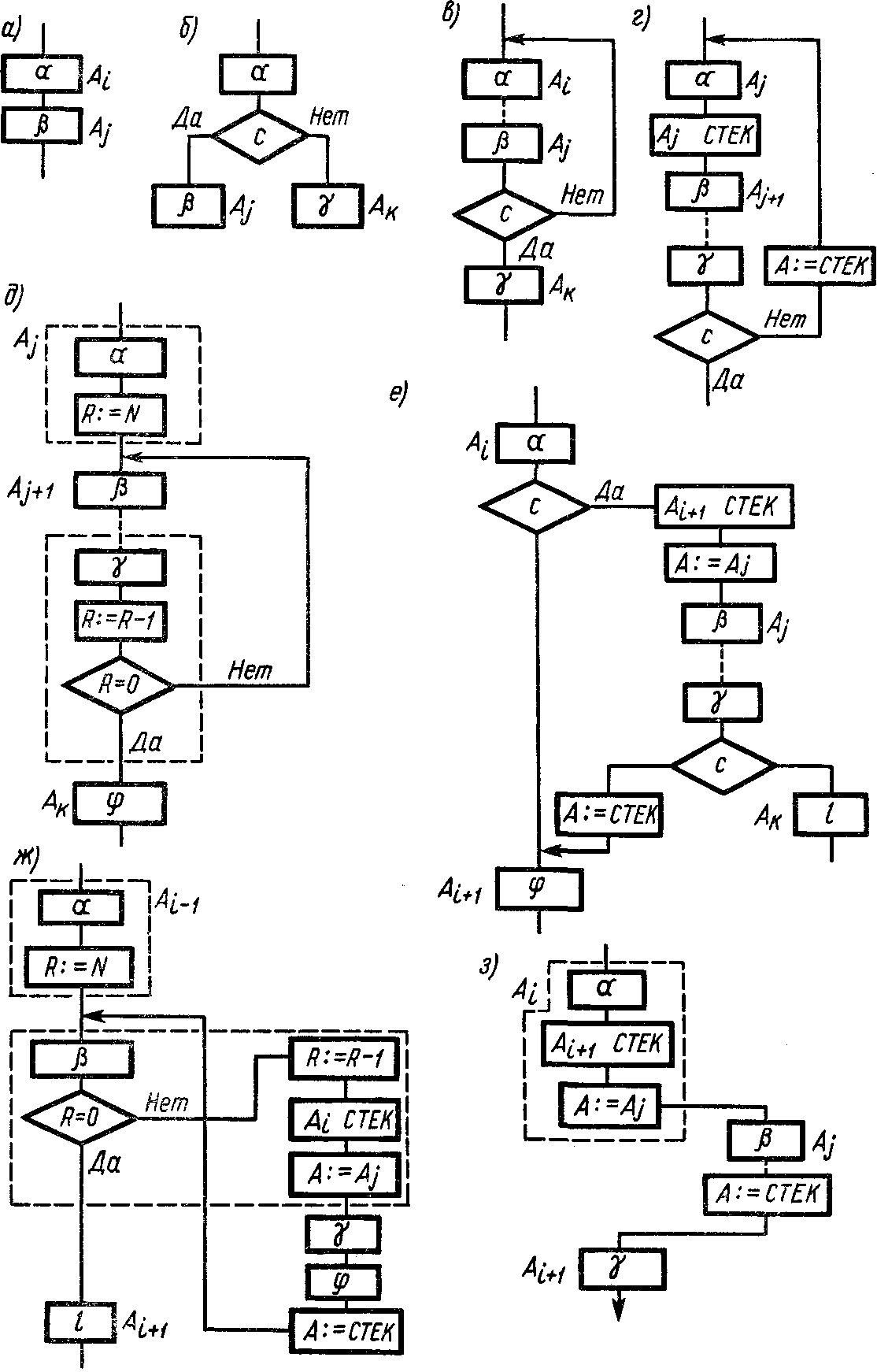

1. Безусловный переход из адреса A_i по адресу A_j определенному одним из способов адресации (рис. 6.7,а).

2. Условный переход по адресу A_j при выполнении некоторого условия с и по адресу A_k при невыполнении условия (рис. 6.7, б).

3. Выполнение циклов по условию. Реализуется с использованием условного перехода по условию (рис. 6.7, б) или с помощью стека (рис. 6.7, г). При выполнении таких переходов выход из цикла на адрес Л* осуществляется по выполнению условия с.

4. Выполнение циклов по заданному числу их повторений. Такая организация реализуется со счетчиком R числа повторений N, входящим в состав УУ (рис. 6.7, (5).

5. Повторение выполнении микрокоманды подачей нулевого сигнала в счетчик/инкрементор адреса.

6. Условный переход к микропрограмме A_j, и возврат из нее по значениям условий с (рис. 6.7, е).

7. Условный переход к микропрограмме A_j и возврат из нее по счетчику количества циклов (рис. 6.7, ж).

8. Безусловный переход к микропрограмме A_j и возврат после ее выполнения к основной программе (рис. 6.7, з).

Для выполнения всех рассмотренных переходов УУ должно содержать в своем составе: средства мультиплексирования внутренних источников адреса (переходы типа 1—6), регистр микропрограммного счетчика с инкремен-тором и директором нуля (1), полный сумматор (3,4), средства маскирования/конкатенации полей адреса (6), стековую память со средствами индикации состояния (полный/пустой). Для адресации внешними устройствами микропрограммная память на выходе должна иметь буферные схемы с тремя состояниями.

Рис. 6.7. Основные типы микропрограммных переходов

микрокоманд должны быть предусмотрены специальные служебные микрокоманды и источники адреса команды условного перехода. Достоинство этого устройства управления — малая длина слова микрокоманды и возможность достигнуть высокого быстродействия в формировании адреса, недостатки — сложность организации циклов в микропрограмме, сложность размещения отдельных последовательностей микрокоманд и форми-

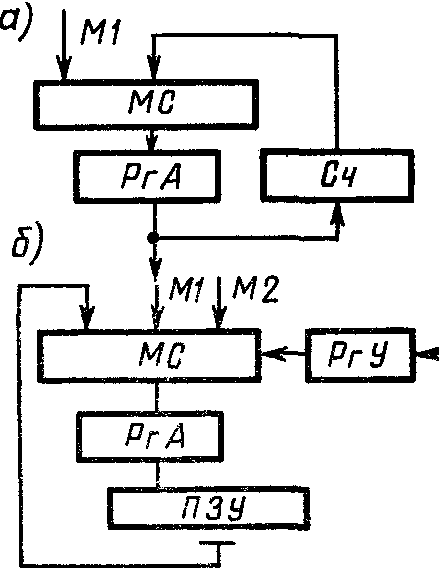

На рис. 6.8, а представлена схема блока генерации адреса на базе инкрементного счетчика. Мультиплексор МС управляется микропрограммно и обеспечивает поступление на вход регистра адреса РгА либо информации внешней магистрали Ml, либо информации с выхода инкрементного счетчика Сч. Содержимое инкрементного счетчика увеличивается на единицу после исполнения очередной микрокоманды. Переход к другой последовательности микрокоманд требует формирования на Ml начального адреса новой последовательности и последующей передачи управления инкрементному счетчику.

Устройства с полем “следующего адреса” в составе микрокоманды позволяют организовать произвольный порядок следования микрокоманд. В поле “следующего адреса” исполняемой микрокоманды указывается адрес следующей микрокоманды. При условных переходах адрес микрокоманды формируется по установленному алгоритму из информации в поле “следующего адреса” и поступающих из операционного устройства и внешних устройств кодов признаков. Достоинство этой структуры в том, что в ней легко реализуются циклы, условные и безусловные переходы, недостаток — большая длина слова микрокоманды и связанное с этим усложнение процесса программ. На рис. 6.8, б представлена схема блока генерации адреса с полем “следующего адреса”, используемая в МПК серии К589. Основой для формирования адреса являются информация на одной из двух внешних магистралей Ml и М2 и информация поля “следующего адреса” ПЗУ. Источники адресов объединены в мультиплексоре МС, управляемом микропрограммно.

Адрес следующей микрокоманды при входе в программу определяется содержимым одной из магистралей Ml или М2, а при исполнении программы — кодом поля “следующего адреса”, входящим в состав микрокоманды. Модификация адреса при организации условного перехода осуществляется по установленному алгоритму в соответствии с содержимым регистра условий РгУ, в который записываются признаки арифметических и логических операций.

Существуют различные варианты реализации стека на сдвиговых регистрах или на ячейках памяти. Емкость стековой памяти на регистрах ограничена количеством регистров, на которых организован стек. Ограничений по емкости лишен стек, использующий участок основной памяти и регистр, хранящий адрес текущей верхушки стека и называемый указателем стека. При обращении к стеку в ячейку, адрес которой определяется указателем стека, записывается адрес микрокоманды. Содержимое указателя стека увеличивается на единицу. При возвращении к основной программе содержимое указателя стека уменьшается на единицу и указывает адрес выхода из подпрограммы. Число вложений микропрограмм в таком стеке определяется количеством отведенных для стека ячеек памяти.

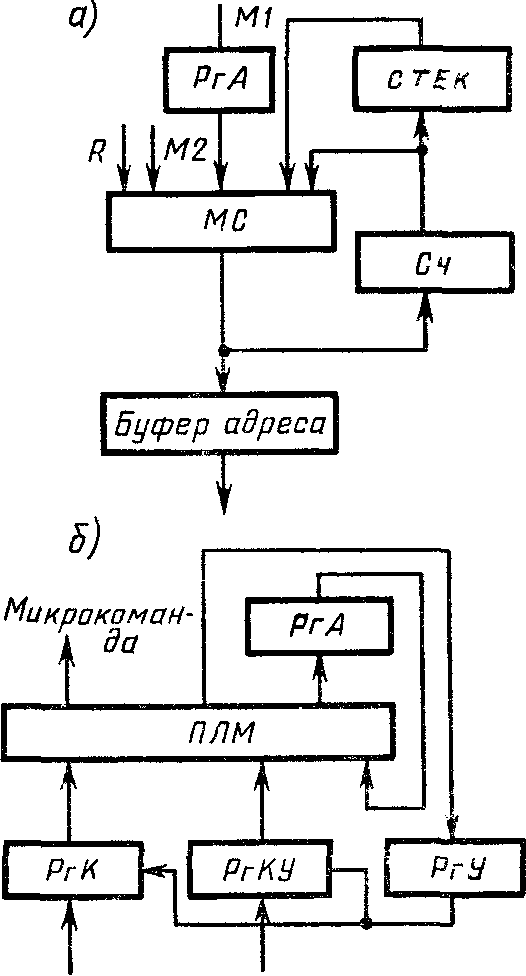

На рис. 6.9, а приведена схема блока формирования следующего адреса, применяемая в МПК серии К1804, в которой используются все рассмотренные способы формирования адреса. Установка начального адреса микропрограммы может быть произведена по одному из

кодов, поступающих по магистралям Ml и М2 на вход мультиплексора [22].

М2. По входу R возможна установка нулевого значения на соответствующих разрядах выходного адреса.

Устройства управления на ПЛМ. В этих устройствах в отличие от рассмотренных схем совмещены функции узла генерации адреса микрокоманды с памятью микропрограммы. Рассмотрим схему такого устройства на примере МПК серии К587 (рис. 6.9, б).

Регистр команды служит для приема кода команды, задающего устройству управления программу выборки последовательности кодов микрокоманд, выполняя которые микропроцессор реализует алгоритм данной команды. Для этого один из выходов ПЛМ программируется на выработку разрешения на прием новой команды. Выборка той или иной микрокоманды в процессе выполнения алгоритма какой-либо команды микропроцессора не всегда является строго заданной, а может зависеть от условий — результатов операций, зафиксированных в регистре условий.

Регистр адреса является главным задающим звеном при выборке последующей микрокоманды. Разрядность п регистра адреса позволяет устройству управления создавать 2" устойчивых состояний без смены кода команды и кода условий.

Микропроцессорные комплекты серии К 1801 включают в себя однокристальный МП К1801ВМ1, реализующий в себе процессор и устройство управления с системой команд микро-ЭВМ “Электроника-60”, и ряда БИС для построения одноплатных микро-ЭВМ. По своим техническим характеристикам МПК серий К580, К1816, К1810, К1820, содержащие однокристальные МП, целесообразно применять для получения устройств цифровой автоматики, простейших контроллеров, а также использовать для построения микро- и мини-ЭВМ различного назначения. Микропроцессорные комплекты серий К583, К584, К587, К588 предназначены для построения микро-ЭВМ и сложных контроллеров. Благодаря секционной организации, развитой системе магистралей, микропрограммируемости управляющих функций они могут служить основой для построения различных управляющих систем. Малое энергопотребление и высокая помехоустойчивость МПК серий К587 и К588 позволяют проектировать на их основе системы числового программного управления технологическим оборудованием и устройства с ограничениями по потребляемой энергии.

Быстродействующие МП К серий К589, КР1802, КР1804 предназначены для построения микро-ЭВМ и систем быстродействующей автоматики, совместимы по уровням сигналов и могут дополнять друг друга. Микропроцессорные комплекты серий КР1802 и К1804 отличаются подходом к формированию модулей. В МПК КР1804 4-разрядные микропроцессорные БИС содержат все элементы микропроцессора. В МПК серии КР1802 в БИС выполняются отдельные функциональные узлы МП (БИС 8-разрядного АЛБ, БИС 16 4-разрядных РОН, БИС 16-разрядного арифметического расширителя и т.д.). Отличие по составу модулей рассмотренных МПК позволяет применить для различных областей наиболее подходящий из них по функциональному разбиению.

Микропроцессорный комплект серии КР1800 обладает сверхвысоким быстродействием (частота тактовых сигналов 36 МГц) и ориентирован на построение вычислительных средств с высокой производительностью.
