Litar Logik Get

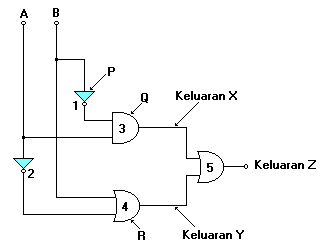

Gabungan Get NOT,AND,OR dengan 2 masukan (A,B)
  • Get P (1,2) adalah get NOT.
  • Get Q (3) adalah get AND (DAN).
  • Get R (4,5) adalah get OR (ATAU).
Persamaan Boolean:
  1. Keluaran X:
  2. Keluaran Y:
  3. Keluaran Z:
Jadual benar untuk setiap keluaran

Masukan

 Keluaran
A B X
0 0 0
0 1 0
1 0 1
1 1 0
Masukan Keluaran
A B Y
0 0 1
0 1 1
1 0 0
1 1 1
Masukan Keluaran
A B Z
0 0 1
0 1 1
1 0 1
1 1 1

Nombor perduaan berdasarkan jadual benar
  1. 101
  1. 001
  2. 011
  3. 111
  1. 001
  2. 011
  3. 101
  4. 111
