GET TAKATAU

Get NOR.

Gambarajah dibawah menunjukkan simbol get OR berbanding get NOR.

Get OR

Get NOR

Berbanding dengan get OR, get NOR akan menghasilkan keluaran disebaliknya. Jadual benar dibawah menunjukkan hasil keluaran get NOR dengan 2 masukan.

input B input A output
0 0 1
0 1 0
1 0 0
1 1 0

Perhatikan keluaran get NOR, ia akan hanya menghasilkan keluaran 1 apabila kesemua masukan adalah 0. Rajah dibawah menunjukkan contoh IC yang menggunakan get NOR.

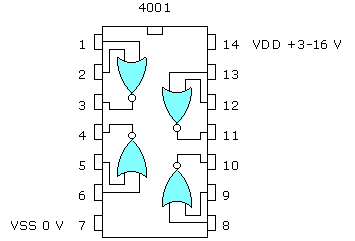

  • Menggunakan 2 masukan.
  • Menggunakan 4 masukan.

1
