GET TAK DAN
Get NAND
Keluaran get NAND adalah disebalik hasil get AND. Pada asasnya keluaran get AND disambung terus dengan get NOT, oleh sebab itu keluarannya adalah disebalik get AND.
|
Binaan Get NAND |
Simbol Get NAND |
Jadual dibawah menunjukkan jadual benar get NAND.
| input B | input A | output |
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
Dapat diperhatikan dalam jadual diatas, keluaran hanya akan menjadi 0 apabila kesemua masukan adalah 1. Apakah perbezaannya dengan get NOT? Get NOT hanya mempunyai satu masukan sementara get NAND mempunyai 2 masukan atau lebih. Bagaimanapun get NAND boleh diubahsuai menjadi get NOT. Lihat rajah dibawah.

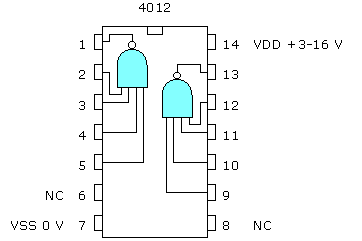

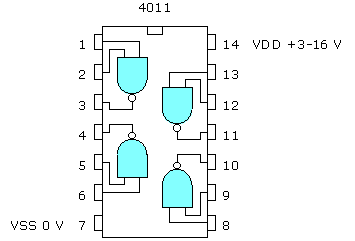

Contoh IC yang menggunakan get NAND adalah seperti rajah dibawah.
|
|
|
