Cambiale el look a tu Motorola con LED's Azules

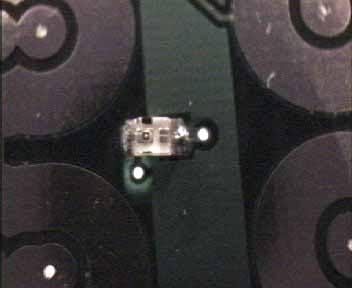

Como cambiar los LED's en tu Nokia Materiales necesarios Un desarmador Torx T6 Unas pinzas pequeñas Un cautin pequeño con una punta fina y pequeña (Yo uso el tipo 11W) Un pedazo de soldadura delgada Un pequeño alfiler Un multimetro Antes que nada debes de conseguir los LED´s azules, estos los encuentras en juguetes electronicos que ya no te sirvan o en los relojes de cuartzo esos que tienen calculadora y demas mugres, desoldalos y guardalos nececitaras minimo 12 LED´s.Primero tienes que remover la bateria, entonces abre tu Nokia con el Desarmador Torx T6. Remueve los 4 tornillos que se ven en la siguiente imagen Ahora desliza cuidadosamente la cubierta del frente, ten cuidado: Arriba ahi 2 'notches' enseguida del puerto infrarojo y pueden romperse facilmente si no tienes cuidado. Ahora que hayas removido la cubierta remueve los 2 tornillos que se muestran abajo: Ahora tienes el Circuito de impresion: PCB (Printed Circuit Board) separado y puedes ver 6 LED'slos cuales iluminan el teclado:. Aqui ahi una imagen ampliada. Nota que este teclado los LED's estan incrustados verticalmente: Esta es otra imagen ampliada aun mas. Puedes ver claramente el LED adentro. En la izquierda esta el cathodo (-) y en la derecha esta el anodo (+). Puedes ver que estos catodos estan marcados con una pequeña raya negra: para acceder a los LED´s del Display, primero debes de remover el Display (Logico!). Este Display esta sujetado on la PCB por 4 clips. Dobla los clips un pocoprimero en un lado y despues el otro asi prodas remover facilmente el Display: Si volteas el PCB veraslos 6 LED's que iluminan el Display: Los LED's del Display estan incrustados horizontalmente. Puedes verlos en la siguiente imagen: El frente de los LED's del Display: La parte trasera de los LED's del Display: Como los  LED's Azules son un poco mas grandes que los LED´s verdes y deberan de montarse tambien de lado, asegurate que estos no hagan concacto con la parte metalica que se sujeta al PCB,Yo puse un pedazo de papel entre el metal y los LED´s para evitar un corto circuito. Asi: Este es un diagrama de los modelos 6150 y 3210. Fijate que los LED's del modelo 3210 varian su conexion: Nokia 6150 Nokia 3210 Ahora tienes toda la informacion, tu puedes remover los LED's verdes. intenta primero cambiar los leds del Teclado y cuando estos esten funcionando intentalo con el Display.Recuerda que debes de cambiar los  6 LED's al mismo tiempo, no funcionara si intentas cambiar solo un LED, calienta un lado de un LED con el cautin y despues aplica un poco de presion con el alfiler en forma de palanca por abajo del LED, ahora calienta el otro extremo del LED para sacarlo por completo ayudate con las pinzas pequeñas para liberarlo del PCB. Ahora bien solda el LED azul fijandote en la polaridad como muestra el diagrama anterior, verifica bien que no haga concacto el catodo y el anodo de los LED´s esto puede provocar un corto circuito. Listo cuanto todo funcione bien, vuelve a poner el Display atornillalo y tapalo. tendras LED´s azules en tus Nokia!!!
